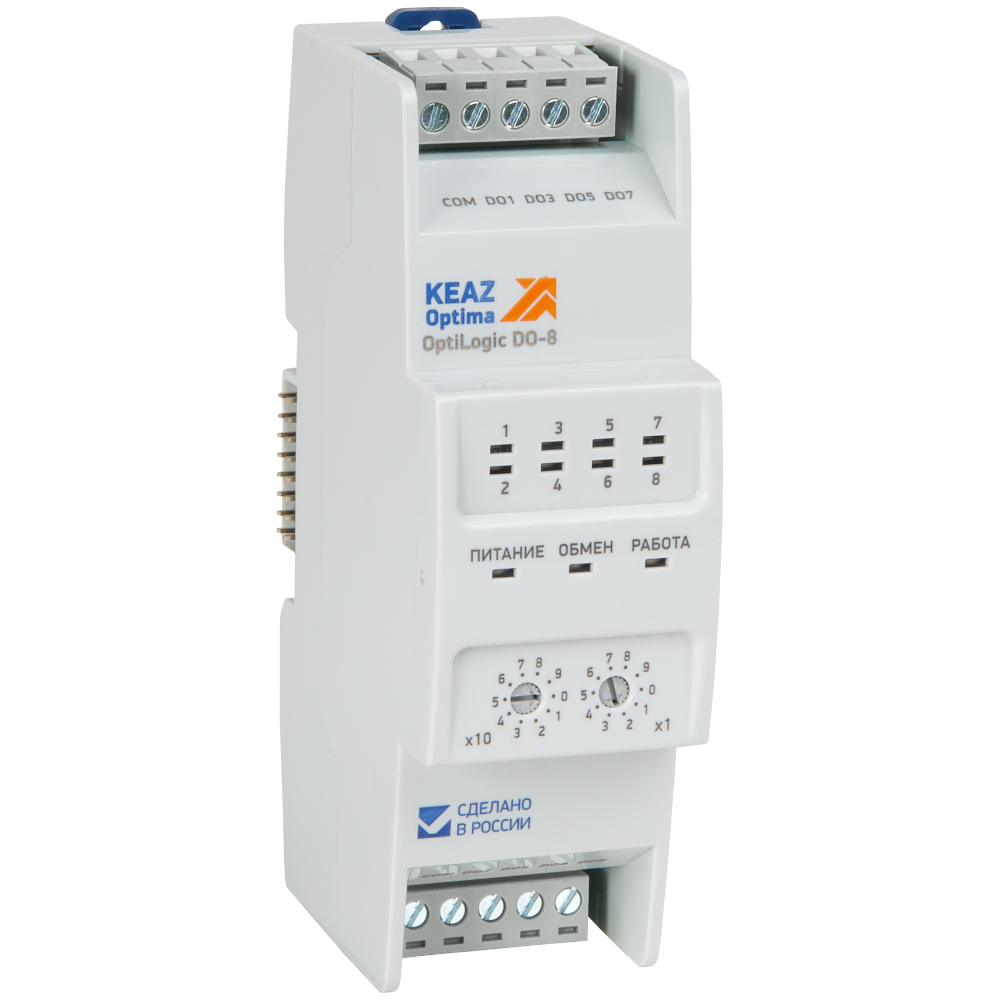

Модуль дискретного вывода OptiLogic L-DO-8

Универсальный восьмиканальный модуль дискретного вывода.

Выходы представляют собой защищенные токоподающие транзисторные выходы постоянного тока.

Имеет световую индикацию управляющего сигнала каждого выхода.

Два выхода из восьми (DO1 и DO2) могут работать как генераторы ШИМ-сигнала (непрерывный или режим серии импульсов).

Все четные и нечетные выходы имеют групповую защиту от перегрузки (КЗ) с записью события в регистры модуля.

Поддерживает «горячую замену». Удобные клеммники обеспечивают простоту подключения. Адрес Modbus устанавливается микропереключателями на передней панели устройства.

Скорость передачи данных по внутренней шине – 1 Мбит/с.

Модуль может использоваться как отдельное Modbus-устройство при условии подключения через модуль расширения шины OptiLogic L-BE-1.

Рабочий температурный диапазон – от -40оС до +55 оС.

Встроенное ПО поставляется в составе оборудования и отдельно не продается.

Основные характеристики

Характеристики ETIM

• Категория ETIM: Цифров. модуль ввода/вывода ПЛК

Габариты и материалы

• Габариты изделия: Ширина (мм): 41
• Габариты изделия: Высота (мм): 115
• Габариты изделия: Глубина (мм): 64

Электротехнические характеристики

• Максимальное рабочее напряжение (В): 28,8
• Потребляемый ток (мА): 80
• Минимальное рабочее напряжение (В): 20,4
• Слот SD-карты памяти: нет
• Наличие часов реального времени: нет
• Количество дискретных выходов: 8 (транзисторные)
• Номинальное напряжение питания, V DC: 24

Монтажные характеристики

• Возможность самостоятельного подключения дополнительных устройств: да
• Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

• Степень защиты (IP): IP20
• Гарантийный срок эксплуатации (лет): 5
• Срок службы (лет): 10

Дополнительные особенности

• Количество модулей DIN: 2
• Поддержка протокола MODBUS: да
