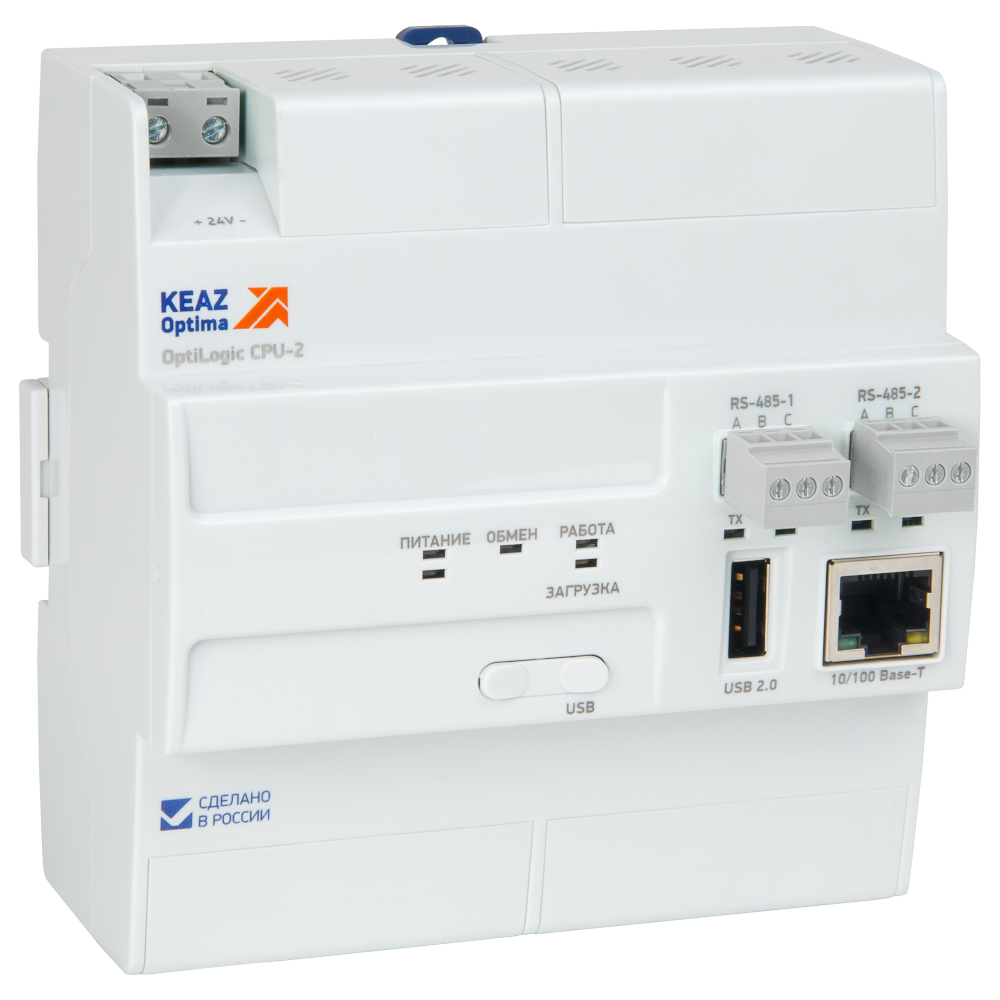

Модуль процессорный OptiLogic L-CPU-2-M

OptiLogic L-CPU-2-M является производительным ПЛК для построения малых, средних и распределенных автоматизированных систем управления. Поддерживает до 1024 каналов ввода-вывода. Оснащен энергонезависимыми часами реального времени (RTC) и аппаратным сторожевым таймером (watchdog).

Центральный процессор основан на ядре ARM Cortex-A5, рабочая частота составляет 536 МГц, объем оперативной памяти 128 Мб, памяти приложений и данных – 128 Мб.

Модули расширения (ввода-вывода) подключаются к процессорному модулю через единый шинный разъем. Поддерживает до 64 модулей расширения. Скорость передачи данных по шине – 1 Мбит/с. Реализована «горячая замена» модулей расширения – без прерывания работы системы в целом.

OptiLogic L-CPU-2-M оснащен двумя последовательными портами RS-485 и портом Ethernet, USB-хостом и слотом для карты памяти формата microSD.

Рабочий температурный диапазон – от -40 С до +55 С.

Поставляется с Softlogic-системой MasterSCADA 4D.

Встроенное ПО поставляется в составе оборудования и отдельно не продается.

Основные характеристики

Характеристики ETIM

• Категория ETIM: Логический модуль

Классификация

• Среда исполнения: MasterScada 4D

Габариты и материалы

• Габариты изделия: Ширина (мм): 113
• Габариты изделия: Высота (мм): 115
• Габариты изделия: Глубина (мм): 64

Электротехнические характеристики

• Максимальное рабочее напряжение (В): 28,8
• Потребляемый ток (мА): 200
• Минимальное рабочее напряжение (В): 20,4
• COM-порт 1: rs-485
• COM-порт 2: rs-485
• Слот SD-карты памяти: да
• Количество разъемов USB-host, шт.: 1
• Оперативная память: 128 Мб
• Память приложений и данных: 128 Мб
• Процессор: ARM Cortex A5 536МгГц
• Наличие часов реального времени: да
• Количество разъемов RJ-45 (Ethernet), шт. : 1
• Количество дискретных выходов: 0
• Номинальное напряжение питания, V DC: 24

Монтажные характеристики

• Возможность самостоятельного подключения дополнительных устройств: да
• Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

• Степень защиты (IP): IP20
• Гарантийный срок эксплуатации (лет): 5
• Ethernet: да
• Wi-Fi: нет
• USB: да
• Срок службы (лет): 10

Дополнительные особенности

• Количество модулей DIN: 6
• Поддержка протокола TCP/IP: да
• Поддержка протокола MODBUS: да
