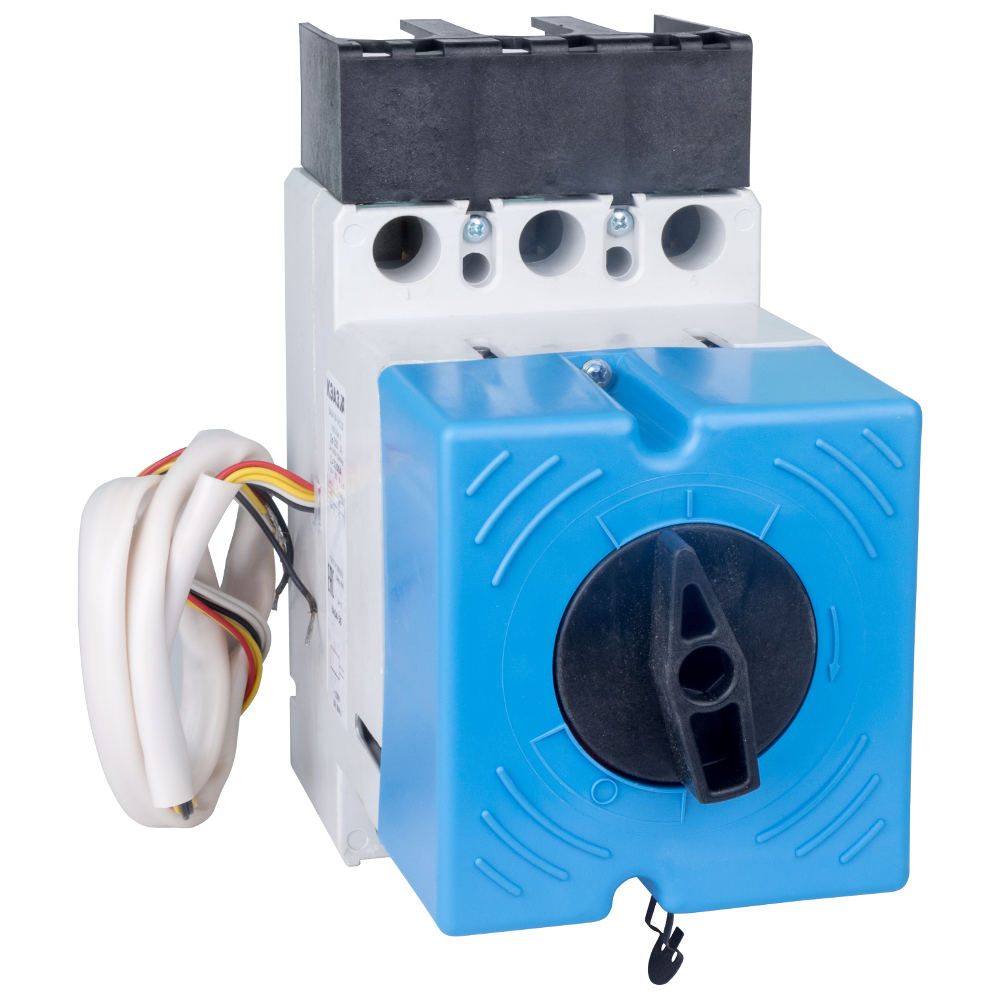

Выключатель автоматический ВА51-35М1-331830-100А-500-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Арт. 257781
22 483.99 ₽
Склад г. Екатеринбург
:
0
шт.
Склад г. Москва
:
0
шт.
Склад г. Новосибирск
:
0
шт.
Склад г. Самара
:
0
шт.
Склад г. Ростов-на-Дону
:
0
шт.
Склад г. Тула
:
0
шт.
Склад г. Тверь
:
0
шт.
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536209007
Вес, кг
:
4
Объем, м.куб
:
0,00405
Ширина (мм)
:
150
Код rs24
:
1213071
Высота (мм)
:
120
Штрих-код EAN13
:
4600572368971
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 100 А.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Силовой автоматический выключатель
Классификация
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 113
- Габариты изделия: Высота (мм): 194
- Габариты изделия: Глубина (мм): 205
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 100
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 20
- Вспомогательные (свободные) контакты: 1з+1р
- Наличие привода: электромагнитный 230AC
- Уставка расцепителей токов короткого замыкания: 500А
- Наличие независимого расцепителя: да
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: электромагнитный
- Количество вспомогательных размыкающих контактов: 2
- Количество вспомогательных замыкающих контактов: 1
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 8
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
- Номинальный продолжительный ток Iu (А): 100
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 35
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 4х30
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 5
- Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Дополнительное оборудование: Нет
- Дополнительный расцепитель: НР230AC/220DC
- Наличие вспомогательных контактов сигнализации: нет
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536209007
Вес, кг
4
Объем, м.куб
0,00405
Ширина (мм)
150
Код rs24
1213071
Высота (мм)
120
Штрих-код EAN13
4600572368971
Категория ETIM
Силовой автоматический выключатель
Тип приёмки
ОТК
Тип изделия
Выключатель автоматический
Габариты изделия Ширина (мм)
113
Габариты изделия Высота (мм)
194
Габариты изделия Глубина (мм)
205
Количество полюсов
3
Номинальный ток In (А)
100
Частота тока (Гц)
50/60
Род тока
AC
Номинальное рабочее напряжение переменного тока Ue (В)
690
Предельная коммутационная способность переменного тока Icu (кА)
10
Номинальное рабочее напряжение переменного тока Ue (В)2
400
Предельная коммутационная способность переменного тока Icu (кА)2
20
Вспомогательные (свободные) контакты
1з+1р
Наличие привода
электромагнитный 230AC
Уставка расцепителей токов короткого замыкания
500А
Наличие независимого расцепителя
да
Регулировка максимальных расцепителей тока
нет
Вид расцепителей
электромагнитный
Номинальное напряжение изоляции Ui (В)
690
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
75
Номинальный продолжительный ток Iu (А)
100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
10
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
20
Способ крепления (монтажа)
винт
Присоединение внешних проводников
переднее
Макс. сечение присоединяемых проводов (мм²)
35
Возможность самостоятельного подключения дополнительных устройств
нет
Способ установки
стационарный с креплением на панели
Вид присоединяемых проводников
шина/провод
Климатическое исполнение и категория размещения
УХЛ3
Степень защиты (IP)
IP20
Диапазон рабочих температур (˚С)
от -60°С до +40°С
Категория применения по селективности
неселективный
Включено в реестр промышленной продукции РФ
да
Стандарт российский (ГОСТ, ТУ)
ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
Дополнительный расцепитель
НР230AC/220DC
Дополнительное оборудование
Нет
Количество вспомогательных размыкающих контактов
2
Количество вспомогательных замыкающих контактов
1
Макс. сечение присоединяемых медных шин (мм)
4х30
Гарантийный срок эксплуатации (лет)
5
Наличие вспомогательных контактов сигнализации
нет
ВА51-35МХ-Х1Х2Х3Х4Х5Х6-Х7…А- Х8…-Х9…-Х10…-Х11-Х12…-УХЛ3-КЭАЗ
| Часть наименования | Расшифровка | ||||||||||||||||||||||
| ВА51-35 | Обозначение типа | ||||||||||||||||||||||
| МХ | модификация по номинальному току главных цепей: М1– 16 - 100 А; М2– 125 - 250 А; М3– 320 - 400 А | ||||||||||||||||||||||
| Х1Х2 | Условное обозначение числа полюсов и максимальных расцепителей тока в комбинации по зоне защиты: 33 – 3 полюса с расцепителями тока короткого замыкания, 34 – 3 полюса с расцепителями тока перегрузки и расцепителями тока короткого замыкания; 30 – три полюса без максимальных расцепителей тока (выключатели нагрузки) | ||||||||||||||||||||||
| X3X4 | Условное обозначение дополнительных сборочных единиц:
| ||||||||||||||||||||||
| X5 | Условное обозначение исполнения по виду привода: 1 – с ручным; 3 – с электромагнитным приводом (ПЭ) | ||||||||||||||||||||||
| X6 | Условное обозначение исполнения по дополнительным механизмам: 0 – отсутствует; 6 – устройство для запирания выключателя в положении «Отключено» — для выключателей с ручным приводом без РПД. | ||||||||||||||||||||||
| X7…А | Номинальный ток расцепителей выключателя | ||||||||||||||||||||||
| X8 | Уставка расцепителей тока короткого замыкания | ||||||||||||||||||||||
| X9… | Номинальное напряжение и род тока главной цепи: до 690 АС – для выключателей переменного тока; до 440 DС – для выключателей постоянного тока | ||||||||||||||||||||||
| X10… | Параметры независимого расцепителя (при его необходимости): номинальное напряжение и род тока | ||||||||||||||||||||||
| X11... | Параметры привода электромагнитного (при его необходимости): номинальное напряжение и род тока | ||||||||||||||||||||||
| УХЛ3 | Обозначение климатического исполнения и категории размещения | ||||||||||||||||||||||
| X12... | Вид приемки, условия поставки: АЭС – для поставок на АЭС; при отсутствии – приемка ОТК | ||||||||||||||||||||||
| КЭАЗ | Торговая марка. | ||||||||||||||||||||||
