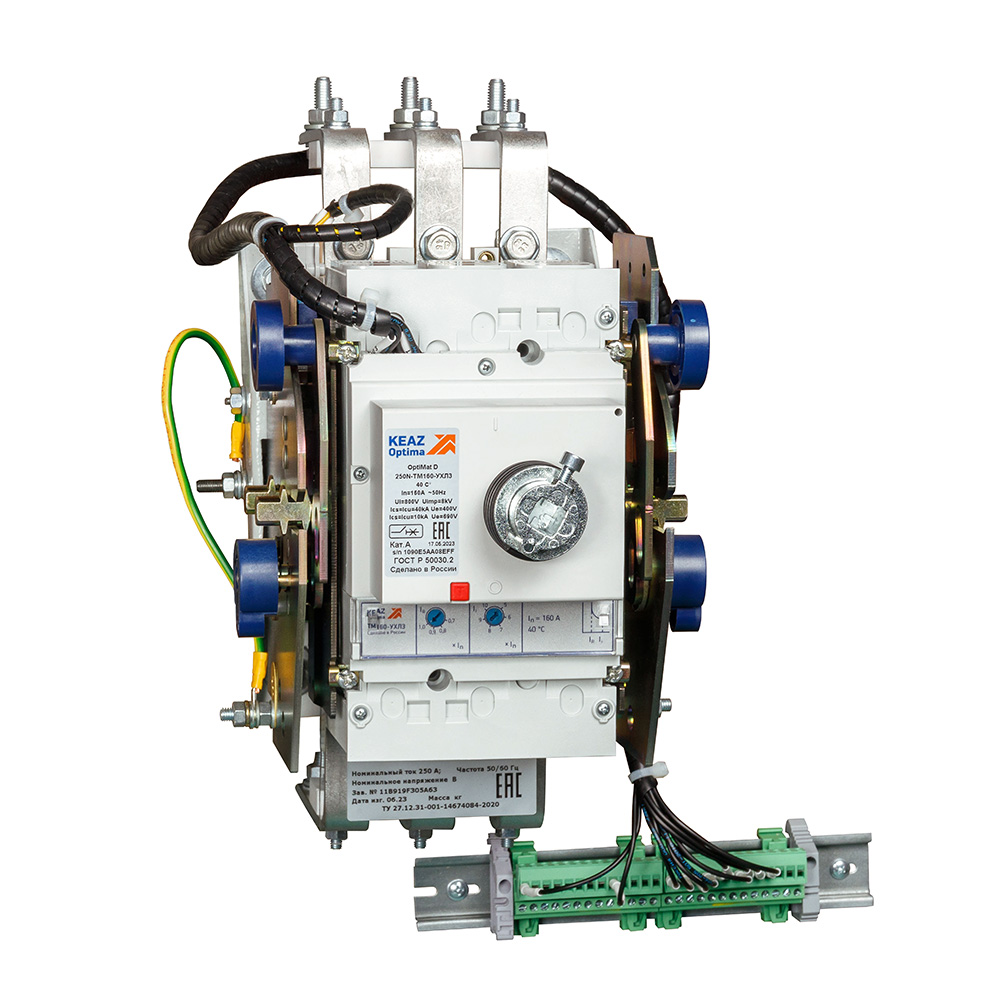

Блок замены автоматического выключателя-A3716-OptiMat D250N-TM160-ВИ-ВК-ПРД-ВВЦ-РВЦ
Арт. 311787
196 761.60 ₽
Склад г. Екатеринбург
:
0
шт.
Склад г. Москва
:
0
шт.
Склад г. Новосибирск
:
0
шт.
Склад г. Самара
:
0
шт.
Склад г. Ростов-на-Дону
:
0
шт.
Склад г. Тула
:
0
шт.
Склад г. Тверь
:
0
шт.
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536209007
Вес, кг
:
43
Объем, м.куб
:
0,3393
Ширина (мм)
:
780
Код rs24
:
1554709
Высота (мм)
:
750
Штрих-код EAN13
:
4600572503068
Ретрофит на базе выключателя OptiMat D250N-TM160-УХЛ3.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Силовой автоматический выключатель
Классификация
- Тип изделия: Выключатель автоматический
- Ретрофит для замены выключателей: A3716
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 250
- Диапазон регулировки теплового расцепителя (А): 0,7-1In
- Частота тока (Гц): 50/60
- Род тока: AC
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Предельная коммутационная способность переменного тока Icu (кА)2: 40
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 5-10In
- Рабочий диапазон сетевого напряжения (В): 0,04-1
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 800
- Номинальное импульсное напряжение Uimp (кВ): 8
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Тип расцепителя: TM
- Номинальный продолжительный ток Iu (А): 250
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
- Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
- Механический счётчик циклов: нет
- Расцепитель минимального напряжения (В): Нет
Монтажные характеристики
- Присоединение внешних проводников: переднее
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный
- Вид присоединяемых проводников: шина/провод
- Тип подключения: болтовое соединение
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -60°С до +70°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
- Тип элемента управления: рычажковый (перекидной рычаг)
- Сигнализация положения выключателя в корзине: нет
- Конденсаторный источник питания: нет
- Контакт готовности к включению: нет
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536209007
Вес, кг
43
Объем, м.куб
0,3393
Ширина (мм)
780
Код rs24
1554709
Высота (мм)
750
Штрих-код EAN13
4600572503068
Категория ETIM
Силовой автоматический выключатель
Тип приёмки
ОТК
Тип изделия
Выключатель автоматический
Количество полюсов
3
Номинальный ток In (А)
250
Частота тока (Гц)
50/60
Род тока
AC
Предельная коммутационная способность переменного тока Icu (кА)
10
Предельная коммутационная способность переменного тока Icu (кА)2
40
Вспомогательные (свободные) контакты
Нет
Наличие привода
ручной
Уставка расцепителей токов короткого замыкания
5-10In
Регулировка максимальных расцепителей тока
да
Вид расцепителей
тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В)
800
Номинальное импульсное напряжение Uimp (кВ)
8
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальный продолжительный ток Iu (А)
250
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
10
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
40
Присоединение внешних проводников
переднее
Возможность самостоятельного подключения дополнительных устройств
да
Способ установки
стационарный
Вид присоединяемых проводников
шина/провод
Климатическое исполнение и категория размещения
У3
Степень защиты (IP)
IP00
Диапазон рабочих температур (˚С)
от -60°С до +70°С
Категория применения по селективности
неселективный
Стандарт российский (ГОСТ, ТУ)
ТУ 27.12.31-001-14674084-2020
Тип элемента управления
рычажковый (перекидной рычаг)
Диапазон регулировки теплового расцепителя (А)
0,7-1In
Тип подключения
болтовое соединение
Рабочий диапазон сетевого напряжения (В)
0,04-1
Тип расцепителя
TM
Время номинально кратковременно выдерживаемого тока tcw (с)
0,5
Рабочая высота, (м)
2 000
Вибро-сейсмо стойкость
9
Механический счётчик циклов
нет
Расцепитель минимального напряжения (В)
Нет
Сигнализация положения выключателя в корзине
нет
Конденсаторный источник питания
нет
Контакт готовности к включению
нет
Ретрофит для замены выключателей
A3716
Ретрофит на основе воздушных автоматических выключателей OptiMat A
Ретрофит на основе автоматических выключателей в литом корпусе OptiMat D
БЗАВ-Х00-OptiMat A-X0-SX1-X2P-X3-X4-MRX5-X6-СХ7X8X9X10-MХ11-PX12-SX13-X14
| БЗАВ | Блок замены автоматического выключателя | |||||||||||||||
| Х00 | Тип заменяемого оборудования | АВМ10СВ/НВ, АВМ15СВ/НВ, АВМ20СВ/НВ, Электрон Э06В, Электрон Э16В, Электрон Э25В, Электрон Э40В, Электрон Э25С, АR2531, AR1631, AR1031 | ||||||||||||||
| Серия | Optimat | |||||||||||||||
| Типоисполнение | А - воздушные автоматические выключатели | |||||||||||||||
| X0 | Номинальный ток In, А | 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000; 6300 | ||||||||||||||
| SX1 | Типоразмер | S1 - первый габаритный размер (ширина до 280 мм., на номинальные токи 630А; 800А; 1000А; 1250А; 1600А) | ||||||||||||||
| S2 - второй габаритный размер In 630А; 800А; 1000А; 1250А; 1600А; 2000А | ||||||||||||||||
| S4 - четвертый габаритный размер In 2500А; 3200А; 4000А | ||||||||||||||||
| S5 - пятый габаритный размер In 5000А | ||||||||||||||||
| S6 - шестой габаритный размер In 6300А | ||||||||||||||||
| X2P | Количества полюсов выключателя | 3P - трехполюсный автомат | ||||||||||||||
| 4P - четырехполюсный автомат | ||||||||||||||||
| X3 | Предельная отключающая способность, кА при Uном=400В | 50; 85; 100; 120 | ||||||||||||||
| X4 | Исполнение по способу установки | F - стационарное исполнение 1) | ||||||||||||||
| D - выдвижное исполнение. | ||||||||||||||||
| MRX5 | Вид микропроцессорного расцепителя | MR0 - микропроцессорный расцепитель отсутствует | ||||||||||||||
| MR5.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю, измерение тока. для выключателей габаритного исполнения S1, S5, S6 | ||||||||||||||||
| MR7.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. для выключателей габаритного исполнения S2, S4 | ||||||||||||||||
| MR8.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. для выключателей габаритного исполнения S2, S4 | ||||||||||||||||
| MR8.1 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. меню на русском языке. для выключателей габаритного исполнения S2, S4 | ||||||||||||||||
| X6 | Варианты присоединения | B - заднее присоединение (горизонтальное или вертикальное) 2) | ||||||||||||||
| F - переднее присоединение. Для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А | ||||||||||||||||
| C - комбинированное присоединение (верхние - переднее, нижние - заднее). для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А | ||||||||||||||||
| СХ7X8X9X10 | Вид катушек управления | СХ7X8X9X10 - обозначение блока катушек управления | ||||||||||||||
| ||||||||||||||||
| MХ11 | Вид двигательного привода | M0 - двигательный привод отсутствует | ||||||||||||||
| M2 - двигательный привод 230В AC/220В DC | ||||||||||||||||
| PX12 | Вид систем защиты | P00 - системы защиты отсутствуют | ||||||||||||||
| P01 - установлены изолирующие шторки | ||||||||||||||||
| P02 - установлен встраиваемый замок блокировки кнопки включения | ||||||||||||||||
| P03 - установлены изолирующие шторки и встраиваемый замок блокировки кнопки включения. | ||||||||||||||||
| SX13 | Вид вспомогательных контактов сигнализации | S0 - контакты сигнализации не установлены | ||||||||||||||
| S1 - контакты сигнализации 6a+6b. для выключателей габаритного исполнения S2, S4, S5, S6 | ||||||||||||||||
| S2 - контакты сигнализации 6c. для выключателей габаритного исполнения S1 | ||||||||||||||||
| X14 | Вид систем дополнительной сигнализации | 00 - системы сигнализации не установлены | ||||||||||||||
| 01 - установлена индикация положения выключателя в корзине | ||||||||||||||||
| 02 - установлен контакт сигнализации готовности выключателя к замыканию главных контактов | ||||||||||||||||
| 03 - установлен механический счетчик циклов | ||||||||||||||||
| 04 - установлена индикация положения выключателя в корзине и контакт сигнализации готовности выключателя к замыканию главных контактов | ||||||||||||||||
| 05 - установлена индикация положения выключателя в корзине и механический счетчик циклов | ||||||||||||||||
| 06 - установлен контакт сигнализации готовности выключателя к замыканию главных контактов и механический счетчик циклов | ||||||||||||||||
| 07 - установлена индикация положения выключателя в корзине, контакт сигнализации готовности выключателя к замыканию главных контактов и механический счетчик циклов | ||||||||||||||||
| 1) - Стационарное исполнение доступно во всех габаритах кроме S5, S6. | ||||||||||||||||
| 2) - Для выключателей S2 2000А стационарного и выкатного исполнения доступно только заднее вертикальное, переднее и комбинированное присоединение. Для выключателей S4 4000А стационарного и выкатного исполнения доступно только заднее вертикальное присоединнеие шин. Для выключателей на S5 5000А и S6 6300А доступно только заднее горизонтальное расположение шин. | ||||||||||||||||
БЗАВ-Х00-OptiMat DХХХX1-MRX2-X3-X4-X5-X6-Х7-X8-X9
| БЗАВ | Блок замены автоматического выключателя | |
| Х00 | Тип заменяемого оборудования | АВМ4СВ/НВ, АВМ10СВ/НВ, Электрон Э06В |
| Серия | OptiMat | |
| Типоисполнение | D - автоматические выключатели в литом корпусе | |
| XXX | Обозначение номинального тока выключателя | 100 - от 40 до 100 А |
| 160 - от 64 до 160 А | ||
| 250 - от 100 до 250 А | ||
| 400 - от 160 до 400 А | ||
| 630 - от 250 до 630 А | ||
| 1000 - от 400 до 1000 А | ||
| 1600 - от 630 до 1600 А | ||
| X1 | Обозначение исполнения по предельной отключающей способности | N – нормальная; Н – повышенная |
| МRХ2 | МRХ2 - Обозначение микропроцессорного расцепителя | MR1 – Обеспечивает защиту электрических цепей от перегрузок и коротких замыканий с фиксированными выдержками времени, с предустановленной функцией тепловой памяти и индикацией настраиваемых параметров; |
| MR2 – Обеспечивает защиту электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий с регулируемой выдержкой времени в зоне перегрузки и с регулируемой кратковременной выдержкой времени в зоне короткого замыкания с настраиваемой функцией тепловой памяти и индикацией настраиваемых параметров; | ||
| X3 | Исполнение по способу установки | ВИ - выдвижное исполнение |
| X4 | Наличие вспомогательного контакта | ВК - установлен вспомогательный контакт |
| X5 | Тип независимого расцепителя | НР110DC/230AC |
| X6 | Тип привода | ПД230AC - установлен двигательный привод; ПРД - установлен привод ручной дистанционный |
| X7 | Аксессуар только для исполнения Э06В | КК - в комплекте клеммная крышка |
| X8 | Дополнительный аксессуар | ВВЦ - в комплекте вилка вспомогательных цепей |
| X9 | Дополнительный аксессуар | РВЦ - в комплекте розетка вспомогательных цепей |
Ретрофит на основе ВА52, ВА53, ВА55, ВА56 Автоматические выключатели в литом корпусе на токи от 250А до 2000А
БЗАВ-Х00-ВА55 (ВА53)-Х1-Х2Х3Х4Х5Х6- Х7…А-690АС-Х8-Х9-Х10-Х11-КЭАЗ
| БЗАВ | Блок замены автоматического выключателя | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X00 | Тип заменяемого оборудования | АВМ10СВ/НВ, АВМ15СВ/НВ, АВМ20СВ/НВ, Электрон Э06В, Электрон Э16В, Электрон Э25В, Электрон Э40В, Электрон Э25С | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ВА55 (ВА53) | ВА53 – токоограничивающий (категория А); ВА55 – селективный (категория В) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X1 | Условное обозначение номинального тока: 41 – 250 А, 400 А, 630 А, 1000А; 43 – 1600А, 2000А | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X2 | 3 – число полюсов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X3 | 3 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий, однофазных короткихзамыканий и тока включения 4 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий и тока включения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X4 | Двухзначное число.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X5 | Вид привода в сочетании со способом установки: 1 – ручной привод, стационарное исполнение; 3 – электромагнитный привод, стационарное исполнение; 5 – ручной дистанционный привод, выдвижное исполнение; 7 – электромагнитный привод, выдвижное исполнение. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X6 | Дополнительные механизмы: 0 – отсутствуют; 6 – скоба для блокировки выключателя стационарного исполнения с ручным приводом вположении «отключено» | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X7...A | Номинальный ток в амперах: 250 А; 400 А; 630 А; 1000А; 1600А; 2000А | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 690АС | Номинальное напряжениевыключателя переменного тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Х8... | Параметры независимого расцепителя (при его наличии): номинальное напряжение и род тока независимого расцепителя (НР230АС/220DC; НР400АС) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Х9... | Параметры привода электромагнитного (при его наличии): номинальное напряжение и род тока электромагнитного привода (ПЭ230АС; ПЭ400АС) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X10... | Климатическое исполнение: УХЛЗ; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X11... | Вид приемки и условия поставки: Э - при поставке на экспорт; при отсутствии – приемка ОТК | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| КЭАЗ | Торговая марка. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
