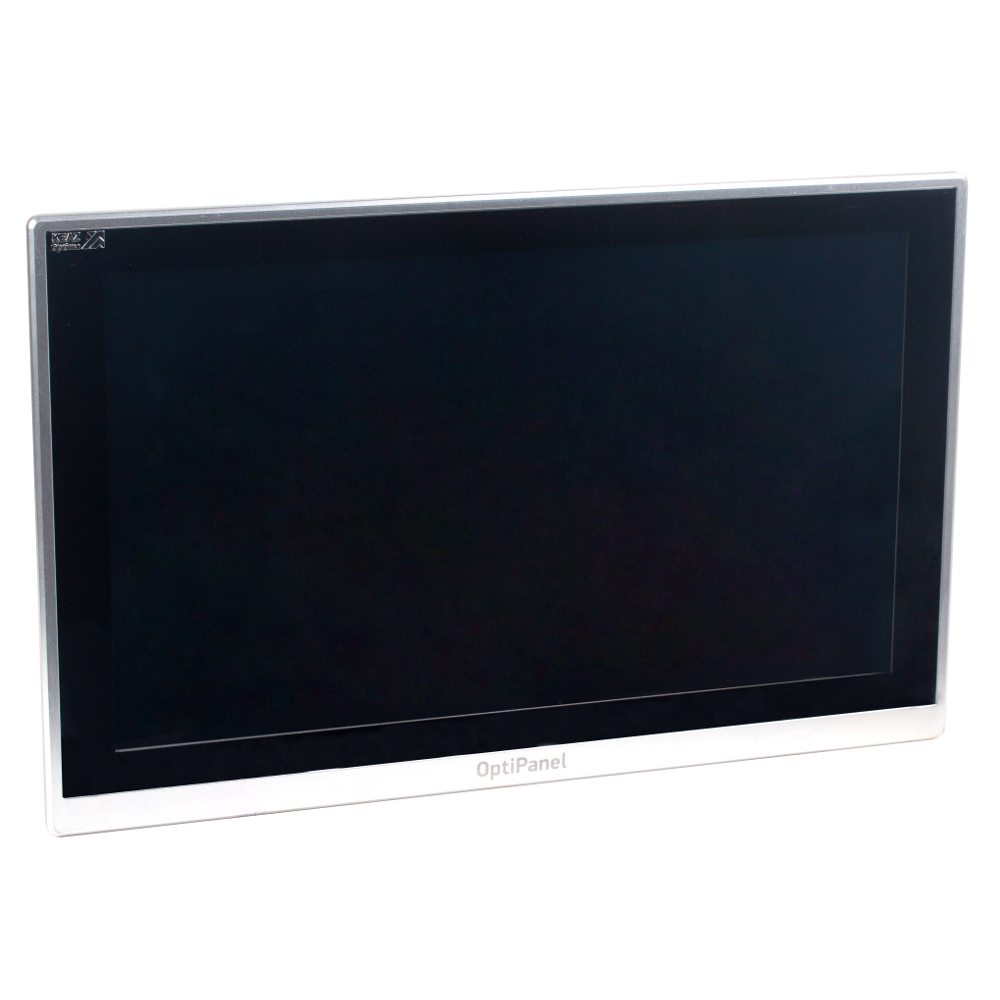

Панель оператора OptiPanel 1150
Современная сенсорная панель оператора с диагональю экрана 15 дюймов для систем управления технологическими процессами.
Обладает высокой скоростью обновления и переключения экрана. Производительный процессор на базе ARM Cortex A9 (1,4 ГГц), 512 Мб оперативной памяти, разрешение экрана составляет 1920х1080 пикселей, максимальная яркость 220 кд/м2 и 16 тыс. цветов – для свободы в создании мнемосхем и анимации технологических процессов. 4 Гб EMMC памяти – для хранения данных и архивов параметров или журналов событий. Низкое энергопотребление, менее 20 Вт - экономит ресурсы и место в шкафу для источника питания. Светодиодная подсветка, с временем наработки на отказ в 50000 ч, гарантирует продолжительный срок службы.
Коммуникационные возможности представлены последовательными портами, работающим как интерфейсы RS-232/422/485, и Ethernet-портом, позволяют интегрировать панель сразу в несколько сетей передачи данных. Также, на борту имеются интерфейсы USB-host и USB-client: для программирования и использования внешнего накопителя.
Сенсорная панель имеет рабочий диапазон температур от 0 до +50 град. Цельсия и степень защиты IP65 с фронтальной стороны.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Графическая панель
Габариты и материалы
- Материал корпуса: Алюминий
- Габариты изделия: Ширина (мм): 402,9
- Габариты изделия: Высота (мм): 253
- Габариты изделия: Глубина (мм): 47
- Диагональ, дюйм: 15
- Установочные размеры Ш/В, мм: 394,0х244,0
Электротехнические характеристики
- Яркость, кд/м2: 220
- Максимальное разрешение, пикселей: 1920*1080
- Тип дисплея: TFT-LCD
- Контрастность: 800:1
- Максимальное количество цветов: 16,000K
- Тип подсветки: LED
- Время наработки на отказ подсветки, ч: 50
- Тип сенсорной системы: Резистивный
- COM-порт 1: RS-232, RS-422/RS-485
- COM-порт 2: RS-232, RS-485
- COM-порт 3: RS-485
- Слот SD-карты памяти: да
- Количество слотов, шт. : 1
- Количество разъемов USB-host, шт.: 1
- Напряжение питания постоянного тока, В: 24 (12-28)
- Максимальная потребляемая мощность, Вт: 20
- Оперативная память: DDRIII 512MB
- Память приложений и данных: 4GB EMMC
- Тип встроенной батареи: CR2032
- Процессор: Cortex A9 1.4GHZ
- Наличие часов реального времени: да
- Относительная влажность эксплуатации,%: 10~90
- Виброустойчивость в течение 30 мин.: 10~25Гц (по осям X,Y,Z)
- Программное обеспечение для конфигурирования: OP Designer
- Количество разъемов RJ-45 (Ethernet), шт. : 1
Монтажные характеристики
- Конструктивное исполнение: Для щитового крепления
Эксплуатационные характеристики
- Степень защиты (IP): IP65
- Тип охлаждения: Воздушное
- Температура эксплуатации, °С: 0~+50
- Температура хранения, °С: -30~+70
