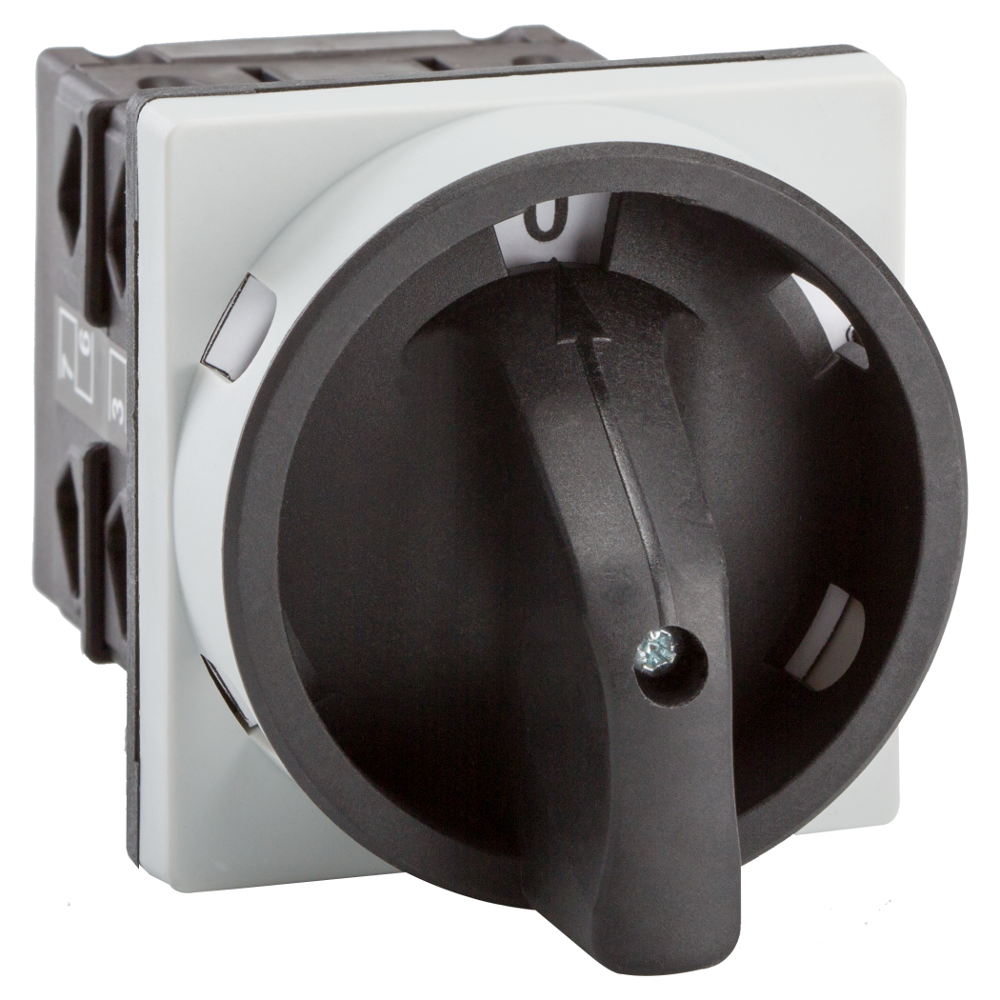

Переключатель OptiSwitch 4G10-107-U-S6-R014
Арт. 227810
4 366.80 ₽
Наличие
:
уточняйте, выводятся остатки
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Категория ETIM
:
Управляющий переключатель/командоконтроллер
Тип приёмки
:
ОТК
Габариты изделия Ширина (мм)
:
48
Габариты изделия Высота (мм)
:
48
Габариты изделия Глубина (мм)
:
72
Количество полюсов
:
1
Номинальный ток In (А)
:
10
Номинальное рабочее напряжение переменного тока Ue (В)
:
690
Номинальное рабочее напряжение переменного тока Ue (В)2
:
230
Открытый 1 полюсный кулачковый переключатель на номинальный ток 10 А c 3 положениями рукоятки.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Управляющий переключатель/командоконтроллер
Классификация
- Модель (подсерия): Многопозиционные переключатели с нулевым положением (0-1-2...)
Габариты и материалы
- Габариты изделия: Ширина (мм): 48
- Габариты изделия: Высота (мм): 48
- Габариты изделия: Глубина (мм): 72
Электротехнические характеристики
- Количество полюсов: 1
- Номинальный ток In (А): 10
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Номинальное рабочее напряжение переменного тока Ue (В)2: 230
- Условный тепловой ток на открытом воздухе Ith (A): 16
- Номинальный рабочий ток Ie (А) для АС-21А: 10
- Коммутационная мощность трехфазная (кВт): 5,5
- Специальное исполнение: S6
Монтажные характеристики
- Способ крепления (монтажа): винт
- Тип подключения: Винтовое соединение
- Модульное исполнение: нет
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP44
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
- Тип элемента управления: поворотная позиционная ручка с фиксацией
- Дополнительное оборудование: нет
- Вид рукоятки: черный; с возможностью блокировки
- Номер электрической схемы и диаграммы переключений: 107
- Тип корпуса: Открытый
- Количество коммутационных положений: 3
- Количество пакетов: 1
- Возможно измерение между фазами: да
- Возможно измерение между фазой и нейтралью: нет
- С нейтральной позицией (ОТКЛ): да
- С блоком управления: нет
- Функция переключения с фиксацией: да
- С возвратной пружиной: нет
Категория ETIM
Управляющий переключатель/командоконтроллер
Тип приёмки
ОТК
Габариты изделия Ширина (мм)
48
Габариты изделия Высота (мм)
48
Габариты изделия Глубина (мм)
72
Количество полюсов
1
Номинальный ток In (А)
10
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальное рабочее напряжение переменного тока Ue (В)2
230
Способ крепления (монтажа)
винт
Климатическое исполнение и категория размещения
У3
Степень защиты (IP)
IP44
Стандарт российский (ГОСТ, ТУ)
ТУ3424-068-05758109-2012
Дополнительное оборудование
нет
Условный тепловой ток на открытом воздухе Ith (A)
16
Тип элемента управления
поворотная позиционная ручка с фиксацией
Вид рукоятки
черный; с возможностью блокировки
Тип подключения
Винтовое соединение
Модель (подсерия)
Многопозиционные переключатели с нулевым положением (0-1-2...)
Тип корпуса
Открытый
Количество коммутационных положений
3
Модульное исполнение
нет
Номинальный рабочий ток Ie (А) для АС-21А
10
Коммутационная мощность трехфазная (кВт)
5,5
Номер электрической схемы и диаграммы переключений
107
Количество пакетов
1
Возможно измерение между фазами
да
Возможно измерение между фазой и нейтралью
нет
С нейтральной позицией (ОТКЛ)
да
С блоком управления
нет
Функция переключения с фиксацией
да
С возвратной пружиной
нет
Специальное исполнение
S6
