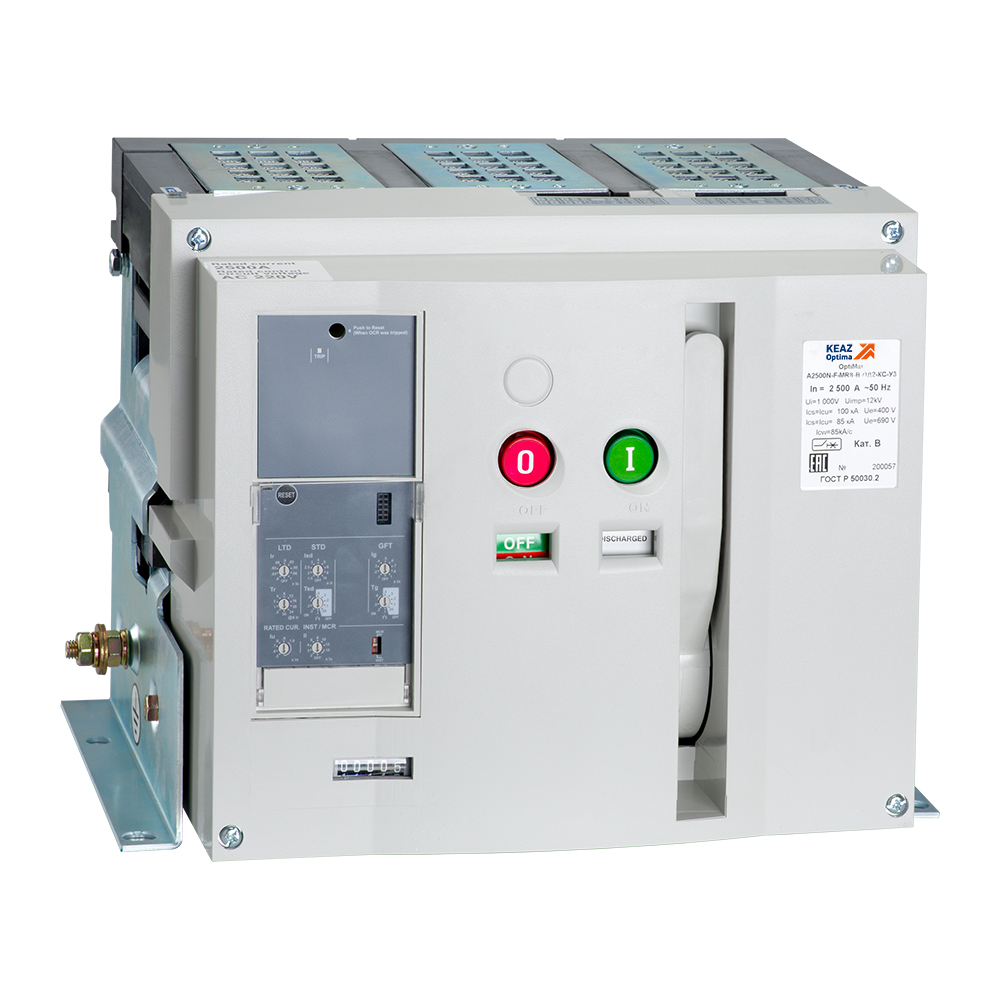

Выключатель автоматический OptiMat A4000N-F-MR7-B-З-У3
Арт. 225978
275 241.60 ₽
Наличие
:
уточняйте, выводятся остатки
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Категория ETIM
:
Силовой автоматический выключатель
Тип приёмки
:
ОТК
Тип изделия
:
Выключатель автоматический
Габариты изделия Ширина (мм)
:
421
Габариты изделия Высота (мм)
:
335
Габариты изделия Глубина (мм)
:
391
Количество полюсов
:
3
Номинальный ток In (А)
:
4
Частота тока (Гц)
:
50/60
Воздушный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 85 кА на номинальный ток 4000 А .
Основные характеристики
Характеристики ETIM
- Категория ETIM: Силовой автоматический выключатель
Классификация
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 421
- Габариты изделия: Высота (мм): 335
- Габариты изделия: Глубина (мм): 391
- Типоразмер: S4-Четвёртый габаритный размер
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 4
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 400
- Предельная коммутационная способность переменного тока Icu (кА): 100
- Номинальное рабочее напряжение переменного тока Ue (В)2: 690
- Вспомогательные (свободные) контакты: 6з+6р
- Наличие привода: ручной
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 0
- Вид расцепителей: электронный
- Количество вспомогательных размыкающих контактов: 6
- Количество вспомогательных замыкающих контактов: 6
- Номинальное напряжение изоляции Ui (В): 1 000
- Номинальное импульсное напряжение Uimp (кВ): 12
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Тип расцепителя: MR7.0
- Номинальный продолжительный ток Iu (А): 4
- Номинальное напряжение питания цепи управления Us (В): 230AC/DC
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 85
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
- Номинальный кратковременно выдерживаемый ток Icw (А): 85
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 85
- Механический счётчик циклов: да
- Катушка включения (В): 230 В АС/220 В DC
- Независимый расцепитель (В): 230 В АС/220 В DC
- Расцепитель минимального напряжения (В): нет
Монтажные характеристики
- Присоединение внешних проводников: заднее
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP20
Дополнительные особенности
- Дополнительный расцепитель: нет
- Сигнализация положения выключателя в корзине: нет
- Наличие минимального расцепителя: нет
- Конденсаторный источник питания: нет
- Замок внутренней установки: да
- Защитные шторки: нет
- Второй независимый расцепитель: Нет
- Контакт готовности к включению: нет
Категория ETIM
Силовой автоматический выключатель
Тип приёмки
ОТК
Тип изделия
Выключатель автоматический
Габариты изделия Ширина (мм)
421
Габариты изделия Высота (мм)
335
Габариты изделия Глубина (мм)
391
Количество полюсов
3
Номинальный ток In (А)
4
Частота тока (Гц)
50/60
Род тока
AC
Номинальное рабочее напряжение переменного тока Ue (В)
400
Предельная коммутационная способность переменного тока Icu (кА)
100
Номинальное рабочее напряжение переменного тока Ue (В)2
690
Вспомогательные (свободные) контакты
6з+6р
Наличие привода
ручной
Вид расцепителей
электронный
Номинальное напряжение изоляции Ui (В)
1 000
Номинальное импульсное напряжение Uimp (кВ)
12
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
100
Номинальный продолжительный ток Iu (А)
4
Предельная коммутационная способность переменного тока Icu при 690AC (кА)
85
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
100
Присоединение внешних проводников
заднее
Возможность самостоятельного подключения дополнительных устройств
да
Способ установки
стационарный
Вид присоединяемых проводников
шина/провод
Климатическое исполнение и категория размещения
У3
Степень защиты (IP)
IP20
Категория применения по селективности
селективный
Дополнительный расцепитель
нет
Номинальное напряжение питания цепи управления Us (В)
230AC/DC
Количество вспомогательных размыкающих контактов
6
Количество вспомогательных замыкающих контактов
6
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
0
Номинальная рабочая наибольшая отключающая способность переменного тока Icsпри 400AC (кА)
100
Номинальная рабочая наибольшая отключающая способность переменного тока Icsпри 690AC (кА)
85
Тип расцепителя
MR7.0
Номинальный кратковременно выдерживаемый ток Icw (А)
85
Механический счётчик циклов
да
Типоразмер
S4-Четвёртый габаритный размер
Катушка включения (В)
230 В АС/220 В DC
Независимый расцепитель (В)
230 В АС/220 В DC
Расцепитель минимального напряжения (В)
нет
Сигнализация положения выключателя в корзине
нет
Наличие минимального расцепителя
нет
Конденсаторный источник питания
нет
Замок внутренней установки
да
Защитные шторки
нет
Второй независимый расцепитель
Нет
Контакт готовности к включению
нет
