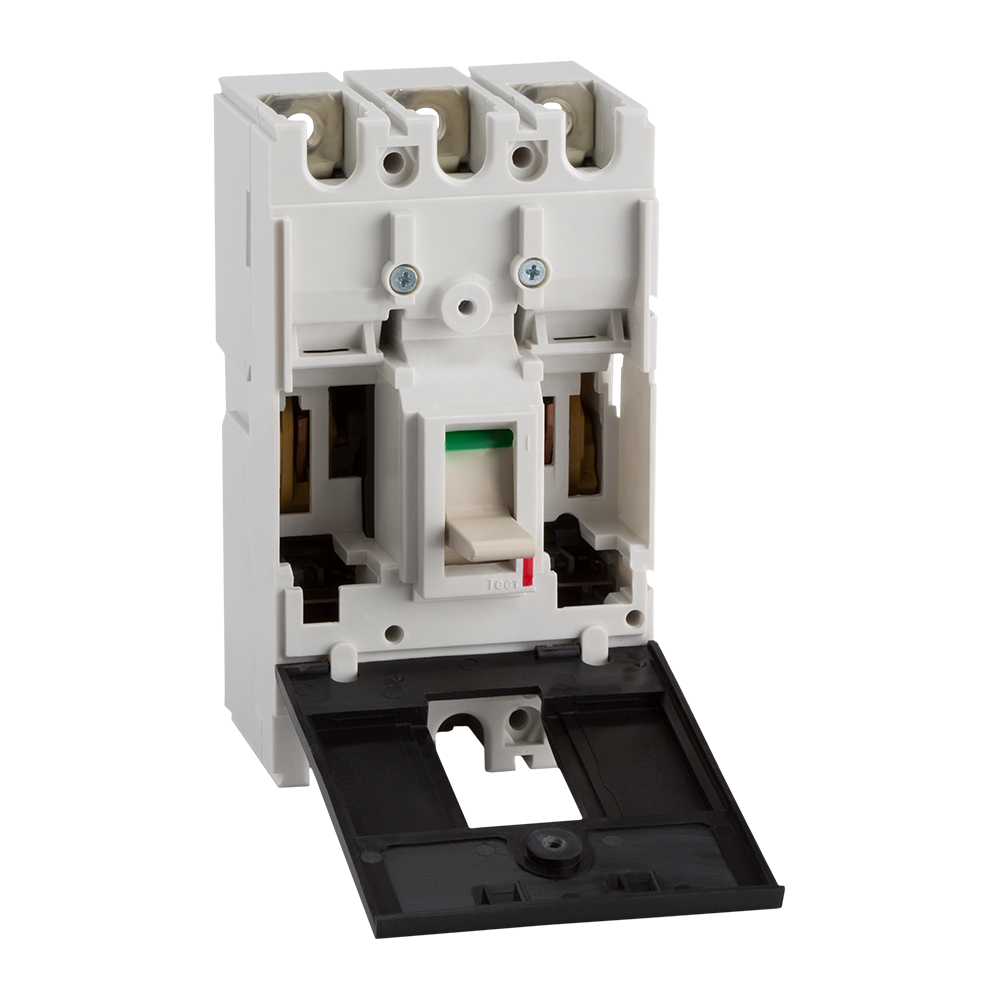

Выключатель автоматический ВА57Ф31-100А-1000-400AC-УХЛ3-КЭАЗ
Арт. 219309
1 525.80 ₽
Наличие
:
уточняйте, выводятся остатки
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Категория ETIM
:
Силовой автоматический выключатель
Базовая уставка
:
да
Тип приёмки
:
ОТК
Тип изделия
:
Выключатель автоматический
Габариты изделия Ширина (мм)
:
75
Габариты изделия Высота (мм)
:
130
Габариты изделия Глубина (мм)
:
60
Количество полюсов
:
3
Номинальный ток In (А)
:
100
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 20 кА на номинальный ток 100 А .
Основные характеристики
Характеристики ETIM
- Категория ETIM: Силовой автоматический выключатель
Классификация
- Базовая уставка: да
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 75
- Габариты изделия: Высота (мм): 130
- Габариты изделия: Глубина (мм): 60
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 100
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 400
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 1000А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 400
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 100
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 35
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 50
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 3
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Дополнительное оборудование: межполюсные перегородки
- Дополнительный расцепитель: Нет
- Наличие вспомогательных контактов сигнализации: нет
Категория ETIM
Силовой автоматический выключатель
Базовая уставка
да
Тип приёмки
ОТК
Тип изделия
Выключатель автоматический
Габариты изделия Ширина (мм)
75
Габариты изделия Высота (мм)
130
Габариты изделия Глубина (мм)
60
Количество полюсов
3
Номинальный ток In (А)
100
Частота тока (Гц)
50/60
Род тока
AC
Номинальное рабочее напряжение переменного тока Ue (В)
400
Предельная коммутационная способность переменного тока Icu (кА)
10
Вспомогательные (свободные) контакты
Нет
Наличие привода
ручной
Уставка расцепителей токов короткого замыкания
1000А
Наличие независимого расцепителя
нет
Регулировка максимальных расцепителей тока
нет
Вид расцепителей
тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В)
400
Номинальное импульсное напряжение Uimp (кВ)
6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
50
Номинальный продолжительный ток Iu (А)
100
Предельная коммутационная способность переменного тока Icu при 400АС (кА)
10
Способ крепления (монтажа)
винт
Присоединение внешних проводников
переднее
Макс. сечение присоединяемых проводов (мм²)
35
Возможность самостоятельного подключения дополнительных устройств
да
Способ установки
стационарный с креплением на панели
Вид присоединяемых проводников
шина/провод
Климатическое исполнение и категория размещения
УХЛ3
Степень защиты (IP)
IP20
Диапазон рабочих температур (˚С)
от -60°С до +40°С
Категория применения по селективности
неселективный
Стандарт российский (ГОСТ, ТУ)
ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительный расцепитель
Нет
Дополнительное оборудование
межполюсные перегородки
Макс. сечение присоединяемых медных шин (мм)
50
Гарантийный срок эксплуатации (лет)
3
Наличие вспомогательных контактов сигнализации
нет
