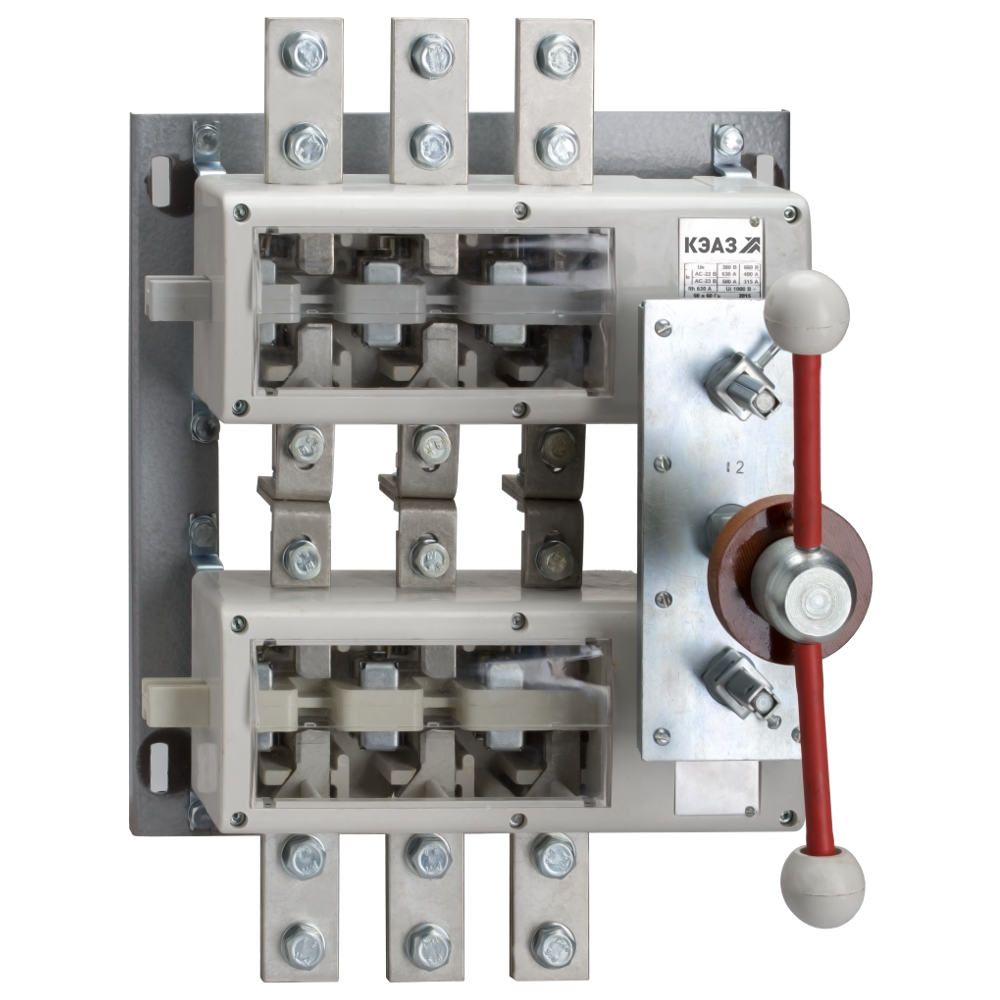

Выключатель нагрузки ВНК-35-71130N-250А-IP32-УХЛ3-КЭАЗ
Арт. 120127
30 274.80 ₽
Наличие
:
уточняйте, выводятся остатки
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Категория ETIM
:
Выключатель-разъединитель нагрузки
Тип приёмки
:
ОТК
Тип изделия
:
Выключатель-разъединитель
Количество полюсов
:
3
Номинальный ток In (А)
:
250
Частота тока (Гц)
:
50
Род тока
:
AC/DC
Номинальное рабочее напряжение переменного тока Ue (В)
:
660
Номинальное напряжение изоляции Ui (В)
:
1 000
Выключатель нагрузки 3 полюсный на номинальный ток 250 А с правым расположением рукоятки ручного привода с максимальным сечением присоединяемых медных шин - 2(4х50) мм.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Выключатель-разъединитель нагрузки
Классификация
- Тип изделия: Выключатель-разъединитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 250
- Частота тока (Гц): 50
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 13
- Номинальный условный ток короткого замыкания Iq (кА): 26
- Число направлений коммутации: 2
- Номинальное напряжение изоляции Ui (В): 1 000
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 120
- Способ установки: стационарный с креплением на панели
- Расположение плоскости присоединения внешних проводников: параллельно
- Расположение рукоятки ручного привода: правое
- Тип подключения: Винтовое соединение
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP32
- Диапазон рабочих температур (˚С): от -60°С до +40°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ТУ3424-014-05755766-2004
- Тип элемента управления: рычажковый (перекидной рычаг)
- Подходит для монтажа в горизонтальной плоскости: да
- Вид рукоятки: передняя
- Исполнение рукоятки: несъемная
- Модель/исполнение: Выключатель ВКЛ/ОТКЛ
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Подходит для монтажа на передней стенке, 4 отверстия: да
- Комплектное устройство в корпусе: да
Категория ETIM
Выключатель-разъединитель нагрузки
Тип приёмки
ОТК
Тип изделия
Выключатель-разъединитель
Количество полюсов
3
Номинальный ток In (А)
250
Частота тока (Гц)
50
Род тока
AC/DC
Номинальное рабочее напряжение переменного тока Ue (В)
660
Номинальное напряжение изоляции Ui (В)
1 000
Способ крепления (монтажа)
винт
Присоединение внешних проводников
переднее
Макс. сечение присоединяемых проводов (мм²)
120
Способ установки
стационарный с креплением на панели
Климатическое исполнение и категория размещения
УХЛ3
Степень защиты (IP)
IP32
Диапазон рабочих температур (˚С)
от -60°С до +40°С
Стандарт российский (ГОСТ, ТУ)
ТУ3424-014-05755766-2004
Номинальное рабочее напряжение постоянного тока Ue (В)
440
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
13
Номинальный условный ток короткого замыкания Iq (кА)
26
Число направлений коммутации
2
Расположение плоскости присоединения внешних проводников
параллельно
Расположение рукоятки ручного привода
правое
Группа условий эксплуатации
М25, М29
Категория применения IEC и номинальный ток
AC-23B. DC-23B
Механическая износостойкость (циклов "ВО")
10 000
Тип элемента управления
рычажковый (перекидной рычаг)
Подходит для монтажа в горизонтальной плоскости
да
Вид рукоятки
передняя
Исполнение рукоятки
несъемная
Подходит для установки в распределительный щит
да
Подходит для промежуточного монтажа
нет
Тип подключения
Винтовое соединение
Модель/исполнение
Выключатель ВКЛ/ОТКЛ
Подходит для монтажа на передней стенке, 4 отверстия
да
Комплектное устройство в корпусе
да
