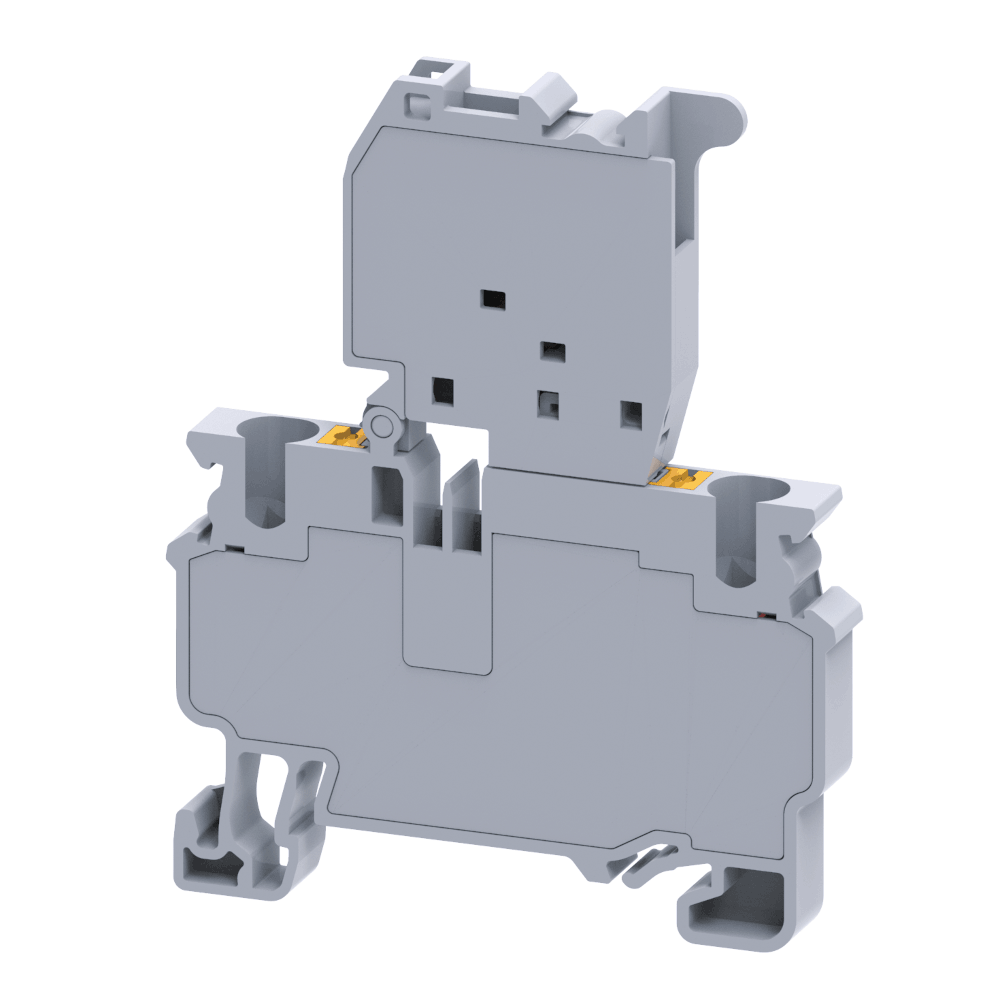

Клемма для предохранителей с индикатором push-in OptiClip CPF-4-HESILED-60V-(5x20)-10A-(0,2-4)-серый
Клемма типа push-in для предохранителя на номинальное сечение проводника 4 кв. мм. С индикатором состояния предохранителя. Предназначены для использования со стандартными предохранителями 5х20 мм. Предохранитель в комплект поставки не входит. Устанавливаются преимущественно в цепях управления и контроля; предназначены для защиты данных цепей от токов короткого замыкания. Позволяют легко присоединить круглые медные проводники номинальным сечением от 0,2 до 4 мм2, обеспечивая надежный контакт и простоту сборки электрических схем. Колодки выводов для плавких предохранителей с выводами безвинтового типа применяются в электрических цепях на номинальное напряжение до 1000 В переменного тока. Клеммы выводов для плавких предохранителей серии OptiClip соответствуют требованиям ГОСТ IEC 60947-7-3-2016, ТР ТС 004/2011.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Клемма с плавкой вставкой (предохранителем)
Классификация
- Тип изделия: Клемма с предохранителем
Электротехнические характеристики
- Номинальный ток In (А): 10
- Номинальное рабочее напряжение переменного тока Ue (В): 1 000
Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Сечение одножильного жесткого провода (кв.мм): 0,2 - 4,0
- Номинальное сечение (кв.мм): 4
- Сечение многожильного провода с наконечником (кв.мм): 0,2 - 4,0
Эксплуатационные характеристики
- Диапазон рабочих температур (˚С): от -40°C до +85°C
- Класс негорючести изоляционного материала согласно UL94: V0
Дополнительные особенности
- Тип используемого предохранителя: цилиндрическая плавка вставка 5х20
- Требуется торцевая изолирующая пластина: нет
OptiClip Х1-Х2-Х3-Х4- Х5…А-Х6-Х7
| Х1 | Условное обозначение типоисполнения: СPF - клеммы для предохранителей Push-In: подходят для установки предохранителя Ø5x20 и имеют выводы безвинтового типа с пружинными зажимами, позволяющие присоединить проводники без использования специальных инструментов; |
| Х1 | Номинальное сечение проводника клеммы для предохранителей; |
| Х2 | Номинальное сечение проводника клеммы для предохранителей; |
| Х3 | Дополнительное функциональное исполнение клеммы для предохранителей: HESI – имеет возможность установки запасного предохранителя; HESILED-60V – имеет светодиодную индикацию, которая срабатывает в случае перегорания предохранителя, с диапазоном питающего напряжения 6-60В; HESILА-240V - имеет светодиодную индикацию, которая срабатывает в случае перегорания предохранителя, с диапазоном питающего напряжения 110-240В; |
| Х4 | Тип предохранителя (предохранитель Ø5х20); |
| Х5 | Номинальный ток клеммы, A; |
| Х6 | Диапазон сечений присоединяемых проводников, мм; |
| Х7 | Цвет корпуса. |
