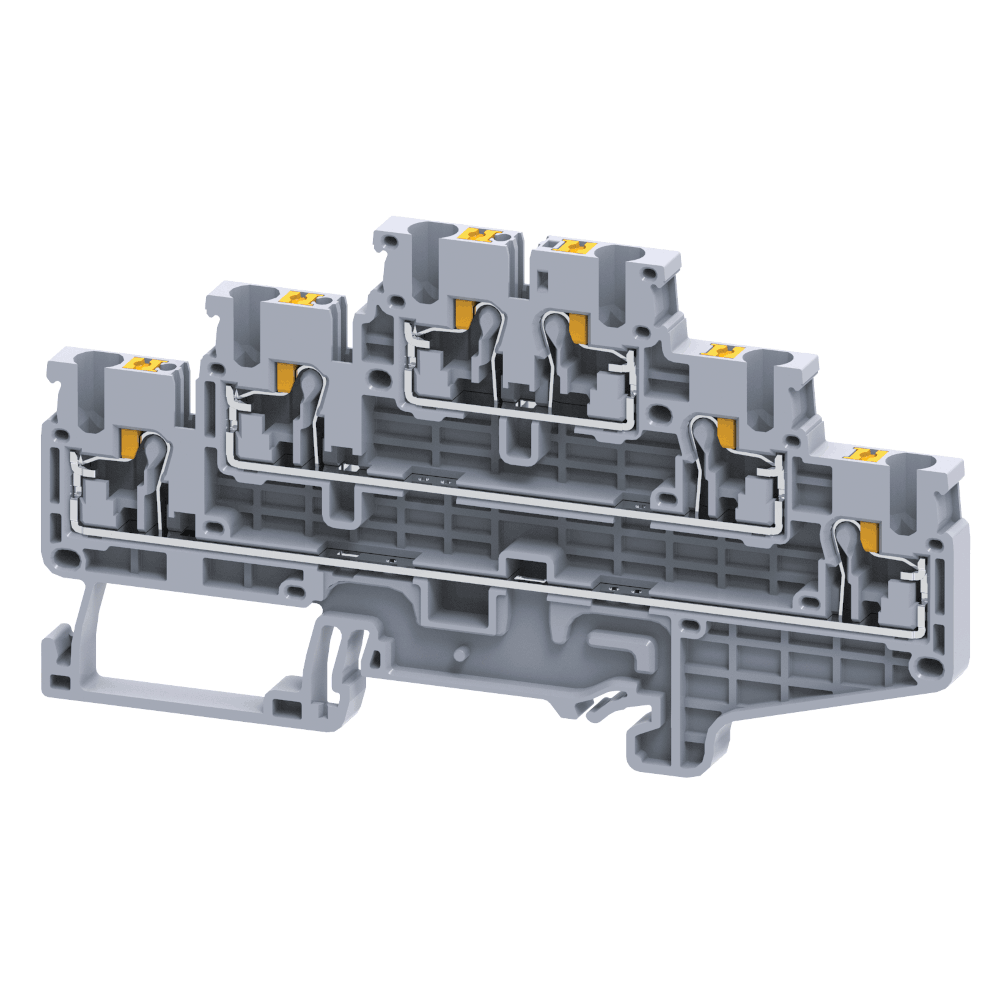

Клемма 3х-ярусная push-in OptiClip CP3L-2,5-3L-I-серый
Трёхъярусная клемма типа push-in на номинальное сечение проводника 2,5 кв. мм. Предназначена для установки в распределительных шкафах и щитах систем автоматического управления (САУ) с монтажом на DIN-рейку шириной 35 мм. Ярусы клеммы не имеют общей перемычки. Клемма позволяет легко присоединить круглые медные проводники, номинальным сечением от 0,2 до 2,5 кв.мм, обеспечивая надежный контакт и скорость сборки электрических схем. Особенностью данного типа клемм является возможность подключения до шести проводников в одной клемме, обеспечивая большую плотность подключений и компактность решения.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Клеммный блок многоуровневый
Классификация
- Тип изделия: Клеммы двухярусные
Электротехнические характеристики
- Номинальный ток In (А): 24
- Номинальное рабочее напряжение переменного тока Ue (В): 500
Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Сечение одножильного жесткого провода (кв.мм): 0,2 - 2,5
- Номинальное сечение (кв.мм): 2,5
- Сечение многожильного провода без наконечника (кв.мм): -
- Сечение многожильного провода с наконечником (кв.мм): 0,2 - 2,5
Эксплуатационные характеристики
- Диапазон рабочих температур (˚С): от -40°C до +85°C
- Класс негорючести изоляционного материала согласно UL94: V0
Дополнительные особенности
- Требуется торцевая изолирующая пластина: нет
OptiClip Х1-Х2-Х3-Х4-Х5-Х6-Х7
| OptiClip | Серия; |
| Х1 | Условное обозначение типоисполнения: |
| CPDL | Клеммы двухъярусные Push-In: имеют два разнесенных яруса с выводами безвинтового типа с пружинными зажимами, позволяющие присоединить проводники без использования специальных инструментов, имеется исполнение с перемычкой между ярусами; |
| CP3L | Клеммы трехъярусные Push-In: имеют три разнесенных яруса с выводами безвинтового типа с пружинными зажимами, позволяющие присоединить проводники без использования специальных инструментов, имеется исполнение с перемычкой между ярусами; |
| CPDLK | Клеммы двухъярусные Push-In с ножевым размыкателем: имеют два разнесенных яруса с выводами безвинтового типа с пружинными зажимами, позволяющие присоединить проводники без использования специальных инструментов, имеется ножевой размыкатель, который обеспечивает разъединение выводов клеммы для каждого яруса, имеется исполнение с перемычкой между ярусами; |
| Х2 | Номинальное сечение проводника клеммы; |
| Х3 | Количество ярусов: 2L – 2 яруса; 3L – 3 яруса; Х4 - Дополнительное обозначение назначения клеммы*: I - для фазных проводников; I-ВU - для нулевых проводников; MT-N – с ножевым размыкателем; I-S – с перемычкой между ярусами; |
| Х5 | Номинальный ток, А; |
| Х6 | Диапазон сечений присоединяемых проводников, кв.мм; |
| Х7 | Цвет корпуса. |
* Указывается при наличии
