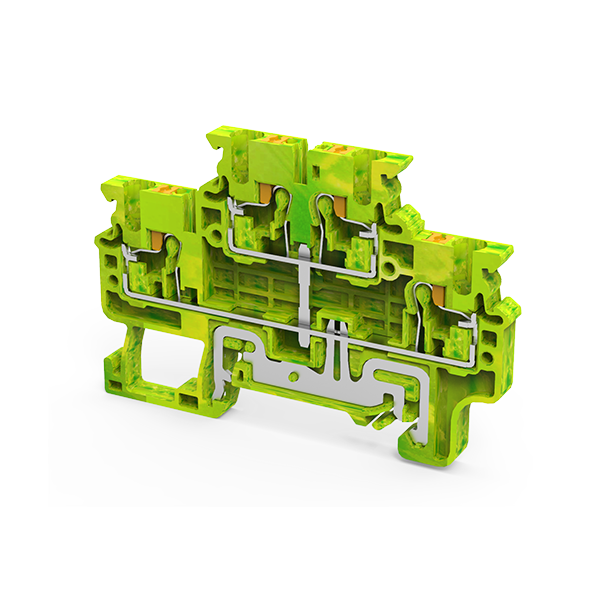

Клемма заземляющая push-in OptiClip CPDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN
Двухъярусная заземляющая клемма типа push-in на номинальное сечение проводника 2,5 кв. мм, обеспечивающая электрический контакт нижнего яруса с DIN-рейкой. Предназначена для установки в распределительных шкафах и щитах систем автоматического управления (САУ) с монтажом на DIN-рейку шириной 35 мм. Ярусы клеммы соединены перемычкой. Клемма позволяет легко присоединить круглые медные проводники, номинальным сечением от 0,2 до 2,5 кв.мм, обеспечивая надежный контакт и скорость сборки электрических схем. Особенностью данного типа клемм является возможность подключения до четырех проводников в одной клемме, обеспечивая большую плотность подключений и компактность решения.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Клеммный блок заземляющий
Классификация
- Тип изделия: Клемма заземляющая
Электротехнические характеристики
- Номинальный ток In (А): 24
- Номинальное рабочее напряжение переменного тока Ue (В): 1 000
Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Сечение одножильного жесткого провода (кв.мм): 0,2 - 2,5
- Номинальное сечение (кв.мм): 2,5
- Сечение многожильного провода без наконечника (кв.мм): -
- Сечение многожильного провода с наконечником (кв.мм): 0,2 - 2,5
Эксплуатационные характеристики
- Диапазон рабочих температур (˚С): от -40°C до +85°C
- Класс негорючести изоляционного материала согласно UL94: V0
Дополнительные особенности
- Требуется торцевая изолирующая пластина: нет
OptiClip Х1-Х2-Х3-Х4-Х5-Х6-Х7
| Х1 | Условное обозначение типоисполнения: |
| CPG | Клеммы заземляющие Push-In: имеют выводы безвинтового типа с пружинными зажимами, позволяющие присоединить проводники без использования специальных инструментов, имеются трехконтактные и четырехконтактные исполнения; |
| CPDLG | Клеммы заземляющие двухярусные Push-In: имеют два разнесенных яруса с выводами безвинтового типа с пружинными зажимами, позволяющие присоединить проводники без использования специальных инструментов, имеется исполнение с перемычкой между ярусами; |
| CP3LG | Клеммы заземляющие трехярусные Push-In: имеют три разнесенных яруса с выводами безвинтового типа с пружинными зажимами, позволяющие присоединить проводники без использования специальных инструментов, имеется исполнение с перемычкой между ярусами; |
| Х2 | Номинальное сечение проводника клеммы заземляющей. |
| Х3 | Исполнение по количеству контактов (для клемм заземляющих многоконтактных): TRIPLET- трехконтактные; QUATTRO - четырехконтактные; |
| Х4 | Количество ярусов (для клемм заземляющих многоярусных)*: 2L – 2 яруса; 3L – 3 яруса; |
| Х5 | Дополнительное обозначение назначения клеммы заземляющей: PE-I – для заземляющих проводников; I-S – с перемычкой между ярусами (для клемм заземляющих многоярусных)*; |
| Х6 | Диапазон сечений присоединяемых проводников, мм²; |
| Х7 | Цвет корпуса (PEN-желто-зеленый). |
* Указывается при наличии
