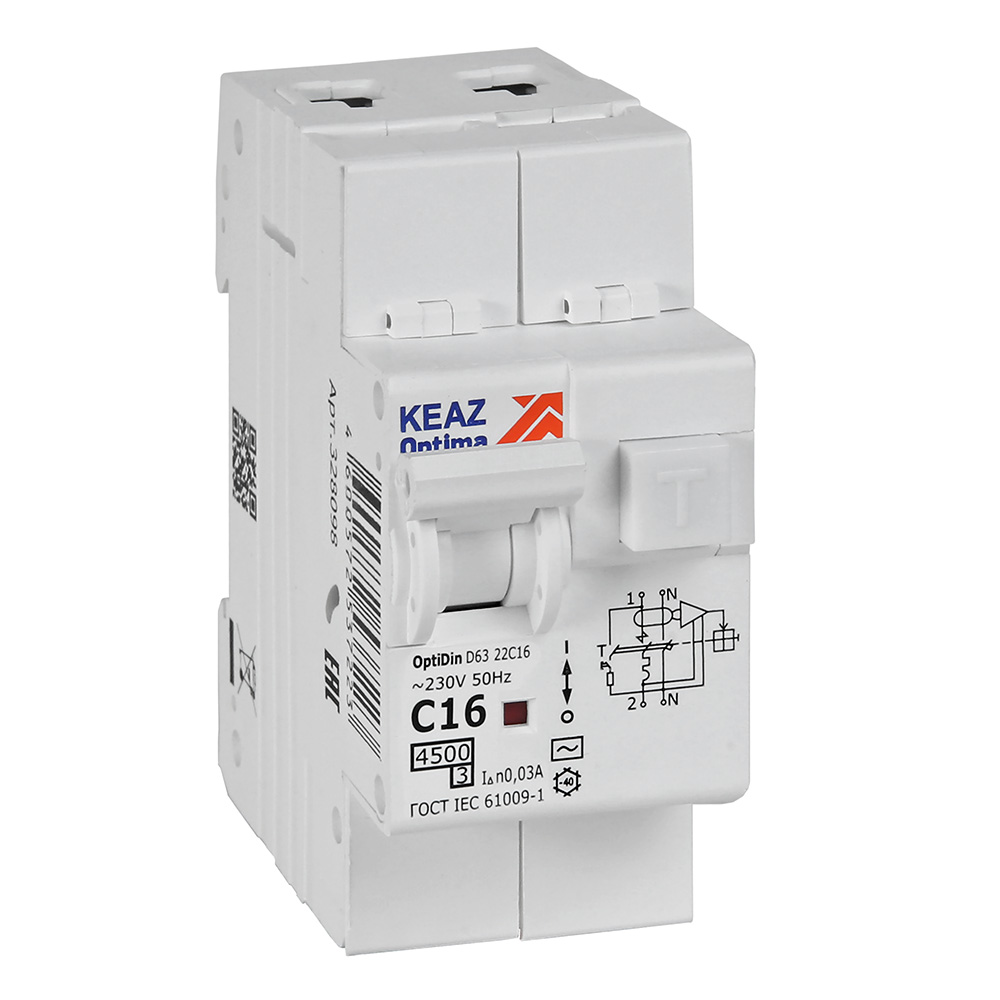

АВДТ с защитой от сверхтоков OptiDin D63-22C16-AC-У3 (2P, C16, 30mA, 4,5кА)
Арт. 328098
1 910.52 ₽
Склад г. Екатеринбург
:
4
шт.
Склад г. Москва
:
329
шт.
Склад г. Новосибирск
:
0
шт.
Склад г. Самара
:
0
шт.
Склад г. Ростов-на-Дону
:
0
шт.
Склад г. Тула
:
0
шт.
Склад г. Тверь
:
0
шт.
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536302000
Вес, кг
:
0,206
Объем, м.куб
:
0,00027823
Ширина (мм)
:
41
Код rs24
:
1670995
Высота (мм)
:
87
Штрих-код EAN13
:
4600572537223
Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 30 мА.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ)
Габариты и материалы
- Габариты изделия: Ширина (мм): 36
- Габариты изделия: Высота (мм): 85
- Габариты изделия: Глубина (мм): 73,1
Электротехнические характеристики
- Количество полюсов: 2
- Номинальный ток In (А): 16
- Габарит: 2 модуля
- Частота тока (Гц): 50
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 230
- Предельная коммутационная способность переменного тока Icu (кА): 4,5
- Номинальный отключающий дифференциальный ток (мА): 30
- Уставка расцепителей токов короткого замыкания: 5In-10In
- Вид расцепителей: тепловой и электромагнитный
- Характеристика диапазона отключения: C
- Потери мощности (Вт): 7
- Тип защитной характеристики по дифферециальному току: АС
- Наличие защиты от сверхтоков: да
- Тип тока утечки: AC
- Селективная защита: нет
- Отключающая способность по EN 60898 (кА): 4,5
- Отключение нейтрали (N): да
- Общее количество полюсов: 2
- Общее количество защищенных полюсов: 1
- Категория перенапряжения: 3
- Класс токоограничения: 3
- Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 25
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Ширина в количестве модулей: 2
- Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -40°С до +55°С
- Степень загрязнения: 3
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
- Дополнительное оборудование: Нет
- Сегмент РЖД: нет
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536302000
Вес, кг
0,206
Объем, м.куб
0,00027823
Ширина (мм)
41
Код rs24
1670995
Высота (мм)
87
Штрих-код EAN13
4600572537223
Категория ETIM
Автоматический выключатель дифференциального тока (дифавтомат, АВДТ)
Тип приёмки
ОТК
Габариты изделия Ширина (мм)
36
Габариты изделия Высота (мм)
85
Габариты изделия Глубина (мм)
73,1
Количество полюсов
2
Номинальный ток In (А)
16
Частота тока (Гц)
50
Род тока
AC
Номинальное рабочее напряжение переменного тока Ue (В)
230
Предельная коммутационная способность переменного тока Icu (кА)
4,5
Уставка расцепителей токов короткого замыкания
5In-10In
Вид расцепителей
тепловой и электромагнитный
Способ крепления (монтажа)
DIN-рейка
Присоединение внешних проводников
переднее
Макс. сечение присоединяемых проводов (мм²)
25
Возможность самостоятельного подключения дополнительных устройств
нет
Способ установки
стационарный с креплением на панели
Климатическое исполнение и категория размещения
У3
Степень защиты (IP)
IP20
Диапазон рабочих температур (˚С)
от -40°С до +55°С
Категория применения по селективности
неселективный
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Предельная коммутационная способность переменного тока Icu при 220АС (кА)
4,5
Дополнительное оборудование
Нет
Габарит
2 модуля
Номинальный отключающий дифференциальный ток (мА)
30
Характеристика диапазона отключения
C
Потери мощности (Вт)
7
Тип защитной характеристики по дифферециальному току
АС
Наличие защиты от сверхтоков
да
Тип тока утечки
AC
Селективная защита
нет
Отключающая способность по EN 60898 (кА)
4,5
Отключение нейтрали (N)
да
Общее количество полюсов
2
Общее количество защищенных полюсов
1
Категория перенапряжения
3
Класс токоограничения
3
Ширина в количестве модулей
2
Глубина монтажная (встраиваемая) (мм)
75
Степень загрязнения
3
Сегмент РЖД
нет
| OptiDin D63 | - | 2 | Х | C | XX | - | АС | - | УЗ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | обозначение АВДТ; |
| 2 | число полюсов - 2; |
| 3 | значение номинального отключающего дифференциального тока: 2 - 0,03 А; 3- 0,1 А; |
| 4 | характеристика срабатывания электромагнитного расцепителя; |
| 5 | значение номинального тока; |
| 6 | обозначение типа рабочей характеристики по дифференциальному току; |
| 7 | обозначение климатического исполнения и категории размещения по ГОСТ 15150. |
