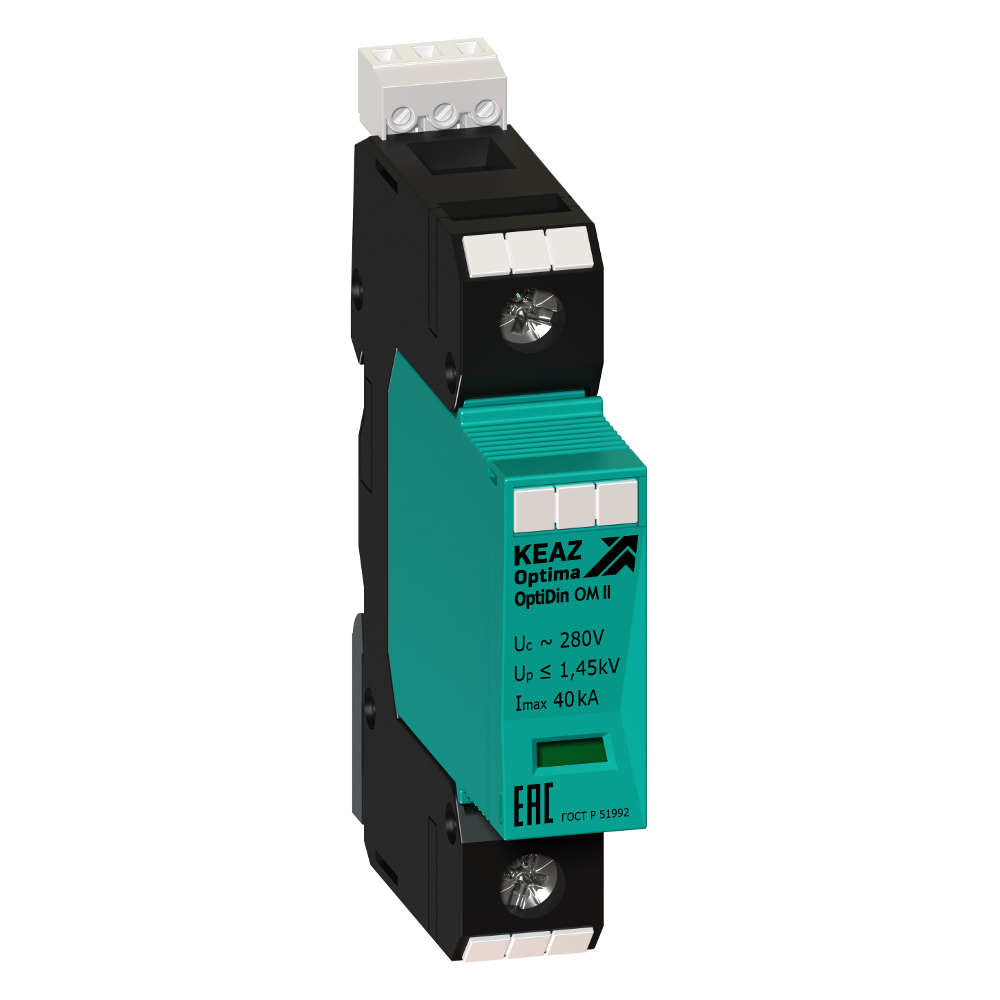

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-1-280/40/S
Арт. 114413
7 801.90 ₽
Склад г. Екатеринбург
:
0
шт.
Склад г. Москва
:
0
шт.
Склад г. Новосибирск
:
0
шт.
Склад г. Самара
:
0
шт.
Склад г. Ростов-на-Дону
:
0
шт.
Склад г. Тула
:
0
шт.
Склад г. Тверь
:
0
шт.
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536308000
Вес, кг
:
0,145
Объем, м.куб
:
0,0001683
Ширина (мм)
:
75
Код rs24
:
328971
Высота (мм)
:
22
Штрих-код EAN13
:
4600572149037
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 1P и однофазной питающей сетью.
Основные характеристики
Характеристики ETIM
- Категория ETIM: УЗИП для систем электроснабжения
Габариты и материалы
- Габариты изделия: Ширина (мм): 17,5
- Габариты изделия: Высота (мм): 90
- Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
- Тип полюсов: 1P
- Номинальное напряжение переменного тока Un (В): 230
- Максимальное длительное рабочее напряжение Uс (В): 280
- Максимальное длительное рабочее напряжение Uс (В) L/N: 280
- Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
- Максимальный ток разряда Imax (8/20) (кА): 40
- Максимальный ток разряда Imax (8/20) (кА) L/N: 40
- Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
- Номинальный ток разряда In (8/20) (кА): 20
- Номинальный ток разряда In (8/20) (кА) L/N: 20
- Номинальный ток разряда In (8/20) (кА) N/PE: 20
- Уровень напряжения защиты Up (kВ): 1,45
- Уровень напряжения защиты Up (kВ) L/N: 1,45
- Уровень напряжения защиты Up (kВ) N/PE: 1,45
- Габарит: 1 модуль
- Частота тока (Гц): 50
- Род тока: AC
- Количество фаз питающей сети: 1
- Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 25
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 51992
- Класс испытаний: II + III
- Конфигурация системы заземления TN-C: да
- Конфигурация системы заземления TN-S: да
- Конфигурация системы заземления TT: да
- Защищаемые проводники L/N: да
- Защищаемые проводники L/PE: да
- Защищаемые проводники L/PEN: да
- Защищаемые проводники N/PE: нет
- С контактом удаленной сигнализации: нет
- С индикатором состояния износа: да
- С функцией гашения остаточного тока: нет
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536308000
Вес, кг
0,145
Объем, м.куб
0,0001683
Ширина (мм)
75
Код rs24
328971
Высота (мм)
22
Штрих-код EAN13
4600572149037
Категория ETIM
УЗИП для систем электроснабжения
Тип приёмки
ОТК
Габариты изделия Ширина (мм)
17,5
Габариты изделия Высота (мм)
90
Габариты изделия Глубина (мм)
70,5
Частота тока (Гц)
50
Род тока
AC
Способ крепления (монтажа)
DIN-рейка
Присоединение внешних проводников
переднее
Макс. сечение присоединяемых проводов (мм²)
25
Возможность самостоятельного подключения дополнительных устройств
нет
Способ установки
стационарный с креплением на панели
Степень защиты (IP)
IP20
Диапазон рабочих температур (˚С)
от -40°С до +70°С
Стандарт российский (ГОСТ, ТУ)
ГОСТ Р 51992
Габарит
1 модуль
Глубина монтажная (встраиваемая) (мм)
65
Диапазон срабатывания при переменном напряжении (В)
нет
Количество фаз питающей сети
1
Номинальное напряжение переменного тока Un (В)
230
Тип полюсов
1P
Максимальное длительное рабочее напряжение Uс (В)
280
Максимальное длительное рабочее напряжение Uс (В) L/N
280
Защита от импульсных перенапряжений
да
Максимальное длительное рабочее напряжение Uс (В) N/PE
280
Максимальный ток разряда Imax (8/20) (кА)
40
Максимальный ток разряда Imax (8/20) (кА) L/N
40
Максимальный ток разряда Imax (8/20) (кА) N/PE
40
Номинальный ток разряда In (8/20) (кА)
20
Номинальный ток разряда In (8/20) (кА) L/N
20
Номинальный ток разряда In (8/20) (кА) N/PE
20
Уровень напряжения защиты Up (kВ)
1,45
Уровень напряжения защиты Up (kВ) L/N
1,45
Уровень напряжения защиты Up (kВ) N/PE
1,45
Класс испытаний
II + III
Конфигурация системы заземления TN-C
да
Конфигурация системы заземления TN-S
да
Конфигурация системы заземления TT
да
Защищаемые проводники L/N
да
Защищаемые проводники L/PE
да
Защищаемые проводники L/PEN
да
Защищаемые проводники N/PE
нет
С контактом удаленной сигнализации
нет
С индикатором состояния износа
да
С функцией гашения остаточного тока
нет
OptiDin OM(u)-X1-X2X3X4-XXX5/XX6/X7X8X9
| Часть наименования | Расшифровка |
| OptiDin | Наименование продуктовой линейки |
| OM(u) | OM - типоисполнение УЗИП u - моноблочное |
| X1 | Тип УЗИП |
| X2 | Число полюсов/ N- моноблочное исполнение для подключения к нейтральному проводнику |
| X3 | +N - наличие дополнительного полюса под нулевой рабочий проводник |
| X4 | u - моноблочное исполнение полюса под нулевой рабочий проводник |
| XXX5 | Максимальное рабочее напряжение |
| XX6 | Величина импульсного тока / максимальный ток разряда (УЗИП II типа) |
| X7 | X - наличие функции подавления остаточного тока |
| X8 | R - наличие вывода для дистанционной сигнализации |
| X9 | S - наличие индикатора состояния износа |
