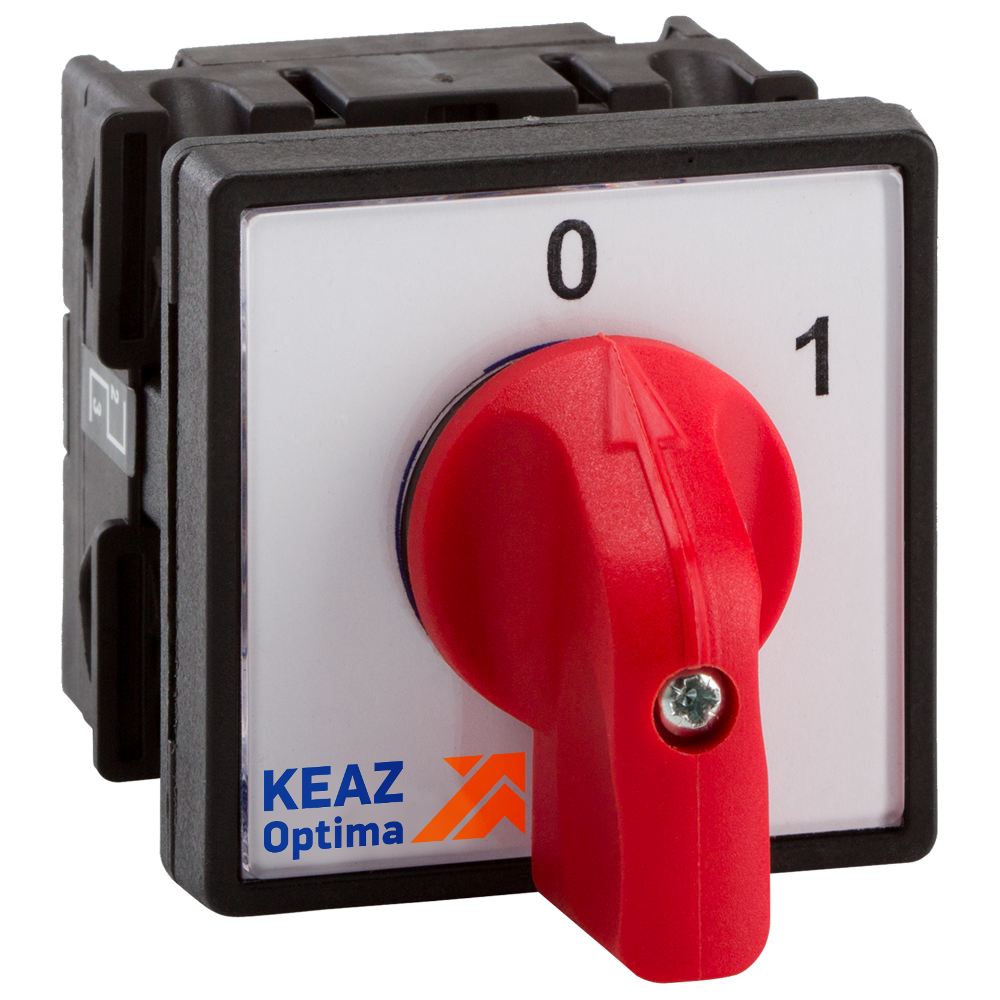

Переключатель OptiSwitch 4G10-201-U-R012
Арт. 225115
2 764.52 ₽
Склад г. Екатеринбург
:
0
шт.
Склад г. Москва
:
0
шт.
Склад г. Новосибирск
:
0
шт.
Склад г. Самара
:
0
шт.
Склад г. Ростов-на-Дону
:
0
шт.
Склад г. Тула
:
0
шт.
Склад г. Тверь
:
0
шт.
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536508008
Вес, кг
:
0,123
Объем, м.куб
:
0,00028274
Ширина (мм)
:
63
Код rs24
:
330239
Высота (мм)
:
51
Штрих-код EAN13
:
4600572280761
1 полюсный кулачковый переключатель на номинальный ток 10 А c 3 положениями рукоятки.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Управляющий переключатель/командоконтроллер
Классификация
- Модель (подсерия): Переключатели с нулевым положением (1-0-2) (с автоматическим возвратом)
Габариты и материалы
- Габариты изделия: Ширина (мм): 48
- Габариты изделия: Высота (мм): 48
- Габариты изделия: Глубина (мм): 72
Электротехнические характеристики
- Количество полюсов: 1
- Номинальный ток In (А): 10
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Номинальное рабочее напряжение переменного тока Ue (В)2: 230
- Условный тепловой ток на открытом воздухе Ith (A): 16
- Номинальный рабочий ток Ie (А) для АС-21А: 10
- Коммутационная мощность трехфазная (кВт): 5,5
Монтажные характеристики
- Способ крепления (монтажа): винт
- Тип подключения: Винтовое соединение
- Модульное исполнение: нет
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP44
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
- Тип элемента управления: поворотная позиционная ручка с фиксацией
- Дополнительное оборудование: нет
- Вид рукоятки: R012 красный
- Номер электрической схемы и диаграммы переключений: 201
- Тип корпуса: Открытый
- Количество коммутационных положений: 3
- Количество пакетов: 1
- Возможно измерение между фазами: да
- Возможно измерение между фазой и нейтралью: нет
- С нейтральной позицией (ОТКЛ): да
- С блоком управления: нет
- Функция переключения с фиксацией: нет
- С возвратной пружиной: да
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536508008
Вес, кг
0,123
Объем, м.куб
0,00028274
Ширина (мм)
63
Код rs24
330239
Высота (мм)
51
Штрих-код EAN13
4600572280761
Категория ETIM
Управляющий переключатель/командоконтроллер
Тип приёмки
ОТК
Габариты изделия Ширина (мм)
48
Габариты изделия Высота (мм)
48
Габариты изделия Глубина (мм)
72
Количество полюсов
1
Номинальный ток In (А)
10
Номинальное рабочее напряжение переменного тока Ue (В)
690
Номинальное рабочее напряжение переменного тока Ue (В)2
230
Способ крепления (монтажа)
винт
Климатическое исполнение и категория размещения
У3
Степень защиты (IP)
IP44
Стандарт российский (ГОСТ, ТУ)
ТУ3424-068-05758109-2012
Дополнительное оборудование
нет
Условный тепловой ток на открытом воздухе Ith (A)
16
Тип элемента управления
поворотная позиционная ручка с фиксацией
Вид рукоятки
R012 красный
Тип подключения
Винтовое соединение
Модель (подсерия)
Переключатели с нулевым положением (1-0-2) (с автоматическим возвратом)
Тип корпуса
Открытый
Количество коммутационных положений
3
Модульное исполнение
нет
Номинальный рабочий ток Ie (А) для АС-21А
10
Коммутационная мощность трехфазная (кВт)
5,5
Номер электрической схемы и диаграммы переключений
201
Количество пакетов
1
Возможно измерение между фазами
да
Возможно измерение между фазой и нейтралью
нет
С нейтральной позицией (ОТКЛ)
да
С блоком управления
нет
Функция переключения с фиксацией
нет
С возвратной пружиной
да
OptiSwitch 4GХ1-Х2M-Х3-Х4-Х5-Х6
| Часть наименования | Расшифровка |
| OptiSwitch 4G | Обозначение серии переключателя |
| Х1 | Номинальный ток (А) |
| Х2 | Номер схемы коммутационной программы |
| M | наличие изменения конструкции в стандартной схеме |
| Х3 | исполнение (U - открытое, PK - закрытое, OU - открытое с креплением на заднюю стенку) |
| Х4 | специальное исполнение, символ которого добавляется к обозначению типа |
| Х5 | положение блокировки при исполнении S5 |
| Х6 | тип рукоятки (цвет и исполнение) |
