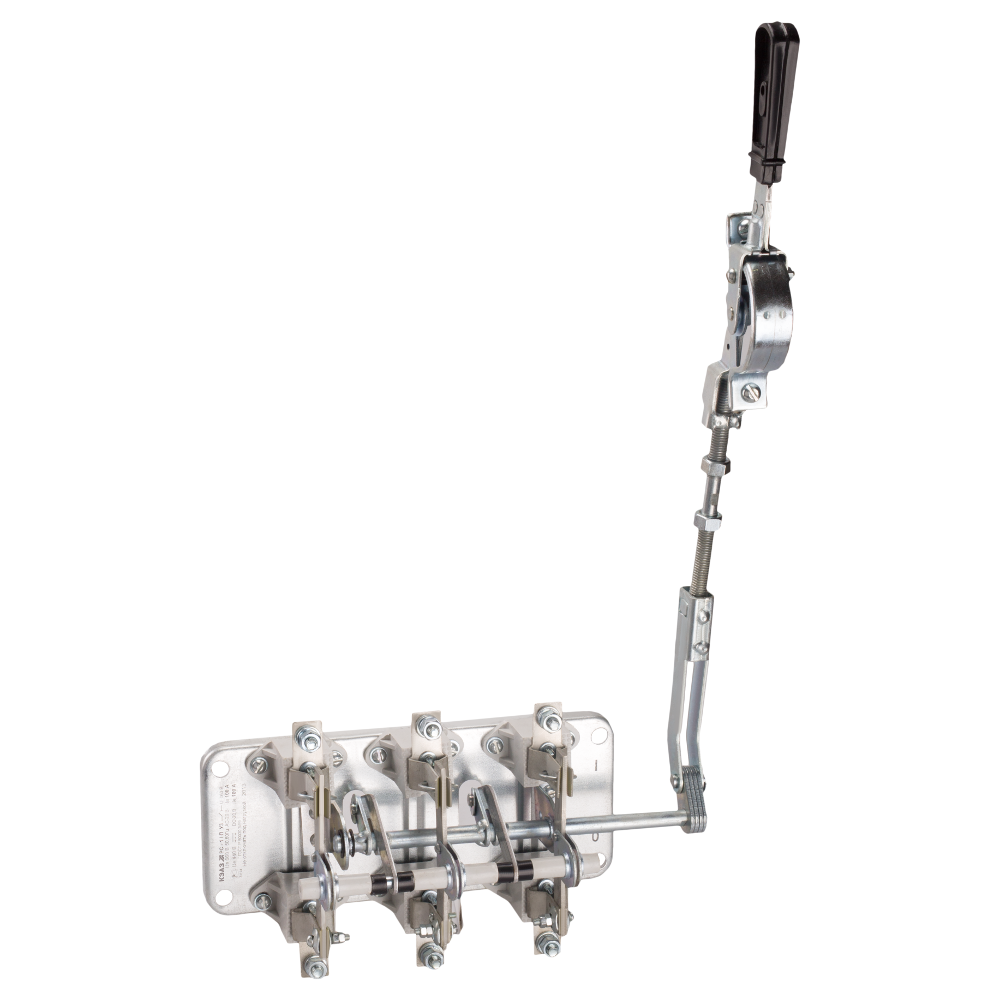

Разъединитель РС-4П-400А-У3-КЭАЗ
Арт. 111482
12 123.75 ₽
Склад г. Екатеринбург
:
0
шт.
Наличие
:
поставка по запросу
Склад г. Москва
:
0
шт.
Склад г. Новосибирск
:
0
шт.
Склад г. Самара
:
0
шт.
Склад г. Ростов-на-Дону
:
0
шт.
Склад г. Тула
:
0
шт.
Склад г. Тверь
:
0
шт.
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536508008
Вес, кг
:
4,41
Объем, м.куб
:
0,01376513
Ширина (мм)
:
235
Код rs24
:
1027754
Высота (мм)
:
165
Штрих-код EAN13
:
4600572136457
Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 400 А.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Выключатель-разъединитель нагрузки
Классификация
- Тип изделия: Разъединитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 400
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Номинальный условный ток короткого замыкания Iq (кА): 17
- Номинальное напряжение изоляции Ui (В): 660
- Условный тепловой ток на открытом воздухе Ith (A): 400
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 240
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2(5х30)
- Расположение плоскости присоединения внешних проводников: параллельно
- Расположение рукоятки ручного привода: правое
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -60°С до +40°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: нет
- Подходит для монтажа в горизонтальной плоскости: да
- Пригоден в качестве предохранительного выключателя: да
- Вид рукоятки: передняя смещенная
- Исполнение рукоятки: несъемная
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536508008
Вес, кг
4,41
Объем, м.куб
0,01376513
Ширина (мм)
235
Код rs24
1027754
Высота (мм)
165
Штрих-код EAN13
4600572136457
Категория ETIM
Выключатель-разъединитель нагрузки
Тип приёмки
ОТК
Тип изделия
Разъединитель
Количество полюсов
3
Номинальный ток In (А)
400
Частота тока (Гц)
50/60
Род тока
AC
Номинальное рабочее напряжение переменного тока Ue (В)
660
Номинальное напряжение изоляции Ui (В)
660
Способ крепления (монтажа)
винт
Присоединение внешних проводников
переднее
Макс. сечение присоединяемых проводов (мм²)
240
Способ установки
стационарный с креплением на панели
Климатическое исполнение и категория размещения
У3
Степень защиты (IP)
IP00
Диапазон рабочих температур (˚С)
от -60°С до +40°С
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
Дополнительное оборудование
нет
Макс. сечение присоединяемых медных шин (мм)
2(5х30)
Номинальное рабочее напряжение постоянного тока Ue (В)
440
Номинальный условный ток короткого замыкания Iq (кА)
17
Условный тепловой ток на открытом воздухе Ith (A)
400
Расположение плоскости присоединения внешних проводников
параллельно
Расположение рукоятки ручного привода
правое
Группа условий эксплуатации
М4
Категория применения IEC и номинальный ток
AC-20B
Механическая износостойкость (циклов "ВО")
2 500
Тип элемента управления
рычажковый (перекидной рычаг)
Подходит для монтажа в горизонтальной плоскости
да
Пригоден в качестве предохранительного выключателя
да
Вид рукоятки
передняя смещенная
Исполнение рукоятки
несъемная
Подходит для фронтального монтажа
да
Моторный привод встроенный
нет
Моторный привод (дополнительно)
нет
Пригоден в качестве устройства аварийной остановки
да
Пригоден в качестве сервисного выключателя
да
Компактная версия выключателя-разъединителя
нет
Подходит для установки в распределительный щит
да
Подходит для промежуточного монтажа
нет
Взаимоблокирующий (-ая)
нет
Разъединитель Р Х1-Х2/Х3-Х4Х5Х6А-УХЛ3
| Часть названия | Расшифровка |
| Р | Серия |
| Х1 | Вид ручного привода: Б – боковая смещенная рукоятка; С – передняя смещенная рукоятка; Ц – центральный привод |
| Х2 | Обозначение условного теплового тока: 1 – 100 А; 2 – 250 А; 4 – 400 А; 6 – 630 А |
| Х3 | Исполнение привода: Л – левое, П – правое (только для РС и РБ) |
| Х4Х5Х6 | Номинальный ток, А: 100; 250; 400; 630 |
| УХЛ3 | Климатическое исполнение и категория размещения |
