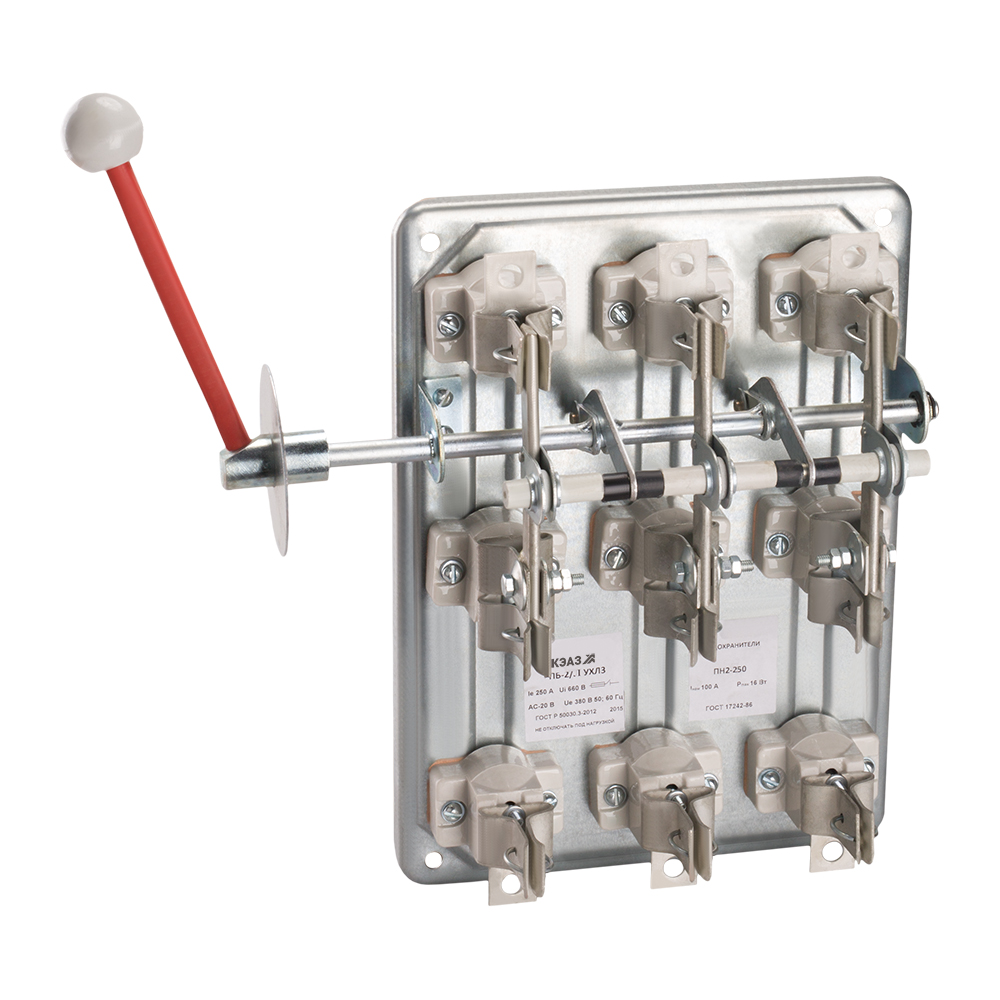

Разъединитель РПБ-16Л-1600А-безПВ-УХЛ3-КЭАЗ
Арт. 272720
72 835 ₽
Наличие
:
поставка по запросу
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536508008
Вес, кг
:
29,8
Объем, м.куб
:
0,05454336
Ширина (мм)
:
424
Высота (мм)
:
670
Штрих-код EAN13
:
4600572405690
Категория ETIM
:
Выключатель нагрузки (рубильник) под плавкие предохранители
Разъединитель-предохранитель 3 полюсный на номинальный ток 1600 А, номинальный условный ток короткого замыкания Iq 50 (кА), где установлена боковая смещенная рукоятка, а максимальное сечение присоединяемых медных шин составляет 480 кв. мм.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Выключатель нагрузки (рубильник) под плавкие предохранители
Классификация
- Тип изделия: Разъединитель-предохранитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 600
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальный условный ток короткого замыкания Iq (кА): 50
- Номинальное напряжение изоляции Ui (В): 660
- Условный тепловой ток на открытом воздухе Ith (A): 1 600
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2(10х60)
- Расположение плоскости присоединения внешних проводников: параллельно
- Расположение рукоятки ручного привода: левое
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -60°С до +40°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: нет
- Подходит для монтажа в горизонтальной плоскости: да
- Пригоден в качестве предохранительного выключателя: да
- Вид рукоятки: боковая смещенная
- Исполнение рукоятки: несъемная
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536508008
Вес, кг
29,8
Объем, м.куб
0,05454336
Ширина (мм)
424
Высота (мм)
670
Штрих-код EAN13
4600572405690
Категория ETIM
Выключатель нагрузки (рубильник) под плавкие предохранители
Тип приёмки
ОТК
Тип изделия
Разъединитель-предохранитель
Количество полюсов
3
Номинальный ток In (А)
1 600
Частота тока (Гц)
50/60
Род тока
AC
Номинальное рабочее напряжение переменного тока Ue (В)
660
Номинальное напряжение изоляции Ui (В)
660
Способ крепления (монтажа)
винт
Присоединение внешних проводников
переднее
Способ установки
стационарный с креплением на панели
Климатическое исполнение и категория размещения
УХЛ3
Степень защиты (IP)
IP00
Диапазон рабочих температур (˚С)
от -60°С до +40°С
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
Дополнительное оборудование
нет
Макс. сечение присоединяемых медных шин (мм)
2(10х60)
Номинальный условный ток короткого замыкания Iq (кА)
50
Условный тепловой ток на открытом воздухе Ith (A)
1 600
Расположение плоскости присоединения внешних проводников
параллельно
Расположение рукоятки ручного привода
левое
Группа условий эксплуатации
М4
Категория применения IEC и номинальный ток
AC-20B
Механическая износостойкость (циклов "ВО")
2 500
Тип элемента управления
рычажковый (перекидной рычаг)
Подходит для монтажа в горизонтальной плоскости
да
Пригоден в качестве предохранительного выключателя
да
Вид рукоятки
боковая смещенная
Исполнение рукоятки
несъемная
Подходит для фронтального монтажа
да
Моторный привод встроенный
нет
Моторный привод (дополнительно)
нет
Пригоден в качестве устройства аварийной остановки
да
Пригоден в качестве сервисного выключателя
да
Компактная версия выключателя-разъединителя
нет
Подходит для установки в распределительный щит
да
Подходит для промежуточного монтажа
нет
Взаимоблокирующий (-ая)
нет
Разъединитель-предохранитель РП Х1-Х2Х3/2Х4-Х5…А-Х6Х7-УХЛ3
| Часть названия | Расшифровка |
| РП | Серия |
| Х1 | Вид ручного привода: Б – боковая смещенная рукоятка; С – передняя смещенная рукоятка; Ц – центральный привод |
| Х2Х3 | Обозначение условного теплового тока: 1 – 100 А; 2 – 250 А; 4 – 400 А; 6 – 630 А; 10 – 1000 А; 16 – 1600 А |
| 2 | Длина вала – 205 мм |
| Х4 | Исполнение привода: Л – левое, П – правое (только для РПС и РПБ) |
| Х5…А | Номинальный ток, А: 100; 250; 400; 630; 1000; 1600 |
| Х6Х7 | Комплектность плавкими вставками: Без ПВ – без плавких вставок; ПВ – с плавкими вставками |
| УХЛ3 | Климатическое исполнение и категория размещения |
