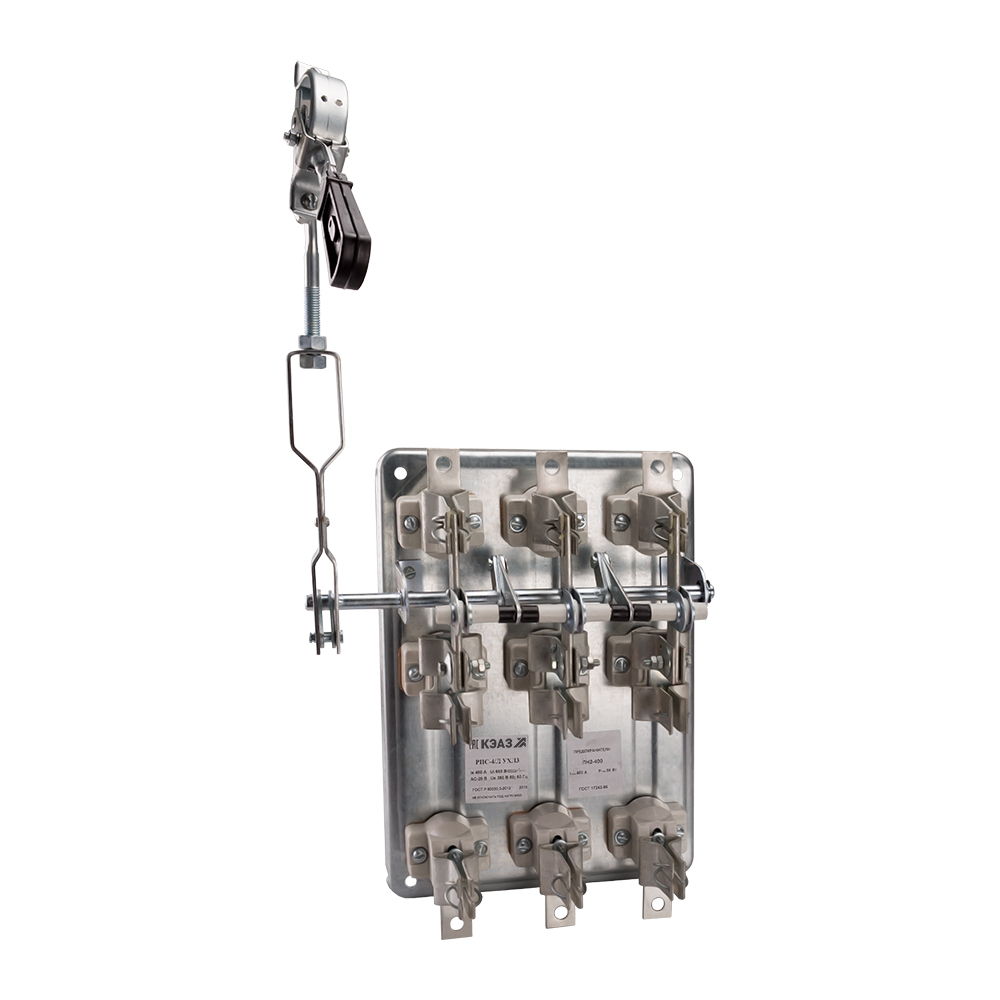

Разъединитель РПС-1Л-100А-ПВ100А-УХЛ3-КЭАЗ
Арт. 120028
9 828 ₽
Наличие
:
поставка по запросу
Информация о наличии является ориентировочной, т.к. обновление остатков происходит 1 раз в сутки.
Характеристики
Единица измерения
:
1 шт
Упаковочная норма
:
1 шт
Код ТН ВЭД
:
8536508008
Вес, кг
:
5,414
Объем, м.куб
:
0,02112
Ширина (мм)
:
330
Высота (мм)
:
160
Штрих-код EAN13
:
4600572173988
Категория ETIM
:
Выключатель нагрузки (рубильник) под плавкие предохранители
Разъединитель-предохранитель 3 полюсный на номинальный ток 100 А, номинальный условный ток короткого замыкания Iq 20 (кА), где установлена передняя смещенная рукоятка, а максимальное сечение присоединяемых медных шин составляет 35 кв. мм.
Основные характеристики
Характеристики ETIM
- Категория ETIM: Выключатель нагрузки (рубильник) под плавкие предохранители
Классификация
- Тип изделия: Разъединитель-предохранитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 100
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальный условный ток короткого замыкания Iq (кА): 20
- Номинальное напряжение изоляции Ui (В): 660
- Условный тепловой ток на открытом воздухе Ith (A): 100
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 35
- Способ установки: стационарный с креплением на панели
- Расположение плоскости присоединения внешних проводников: параллельно
- Расположение рукоятки ручного привода: левое
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -60°С до +40°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: нет
- Подходит для монтажа в горизонтальной плоскости: да
- Пригоден в качестве предохранительного выключателя: да
- Вид рукоятки: передняя смещенная
- Исполнение рукоятки: несъемная
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536508008
Вес, кг
5,414
Объем, м.куб
0,02112
Ширина (мм)
330
Высота (мм)
160
Штрих-код EAN13
4600572173988
Категория ETIM
Выключатель нагрузки (рубильник) под плавкие предохранители
Тип приёмки
ОТК
Тип изделия
Разъединитель-предохранитель
Количество полюсов
3
Номинальный ток In (А)
100
Частота тока (Гц)
50/60
Род тока
AC
Номинальное рабочее напряжение переменного тока Ue (В)
660
Номинальное напряжение изоляции Ui (В)
660
Способ крепления (монтажа)
винт
Присоединение внешних проводников
переднее
Макс. сечение присоединяемых проводов (мм²)
35
Способ установки
стационарный с креплением на панели
Климатическое исполнение и категория размещения
УХЛ3
Степень защиты (IP)
IP00
Диапазон рабочих температур (˚С)
от -60°С до +40°С
Стандарт российский (ГОСТ, ТУ)
ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
Дополнительное оборудование
нет
Номинальный условный ток короткого замыкания Iq (кА)
20
Условный тепловой ток на открытом воздухе Ith (A)
100
Расположение плоскости присоединения внешних проводников
параллельно
Расположение рукоятки ручного привода
левое
Группа условий эксплуатации
М4
Категория применения IEC и номинальный ток
AC-20B
Механическая износостойкость (циклов "ВО")
2 500
Тип элемента управления
рычажковый (перекидной рычаг)
Подходит для монтажа в горизонтальной плоскости
да
Пригоден в качестве предохранительного выключателя
да
Вид рукоятки
передняя смещенная
Исполнение рукоятки
несъемная
Подходит для фронтального монтажа
да
Моторный привод встроенный
нет
Моторный привод (дополнительно)
нет
Пригоден в качестве устройства аварийной остановки
да
Пригоден в качестве сервисного выключателя
да
Компактная версия выключателя-разъединителя
нет
Подходит для установки в распределительный щит
да
Подходит для промежуточного монтажа
нет
Взаимоблокирующий (-ая)
нет
Разъединитель-предохранитель РП Х1-Х2Х3/2Х4-Х5…А-Х6Х7-УХЛ3
| Часть названия | Расшифровка |
| РП | Серия |
| Х1 | Вид ручного привода: Б – боковая смещенная рукоятка; С – передняя смещенная рукоятка; Ц – центральный привод |
| Х2Х3 | Обозначение условного теплового тока: 1 – 100 А; 2 – 250 А; 4 – 400 А; 6 – 630 А; 10 – 1000 А; 16 – 1600 А |
| 2 | Длина вала – 205 мм |
| Х4 | Исполнение привода: Л – левое, П – правое (только для РПС и РПБ) |
| Х5…А | Номинальный ток, А: 100; 250; 400; 630; 1000; 1600 |
| Х6Х7 | Комплектность плавкими вставками: Без ПВ – без плавких вставок; ПВ – с плавкими вставками |
| УХЛ3 | Климатическое исполнение и категория размещения |
